Секреты установки УЗО в бытовой электросети

Утечка тока в электросети является не только нежелательным явлением, но и крайне опасным для здоровья и жизни человека. При нормальном функционировании исправного электрооборудования ток проходит по электроцепям относительно фазы и нуля. Если же ток возникает относительно земли, то такой случай как раз и принято называть утечкой тока. Причин возникновения утечки немало, однако самыми распространенными являются: пробой на корпус, нарушение изоляционного слоя проводов как электропроводки, так и деталей/механизмов электрооборудования.

Безусловно, такая проблема не могла остаться без внимания специалистов, в результате чего появились разнообразные устройства защиты, самыми эффективными среди которых являются УЗО и, дифавтоматы, представленные в широком ассортименте в интернет магазине 21vek-220v.ru

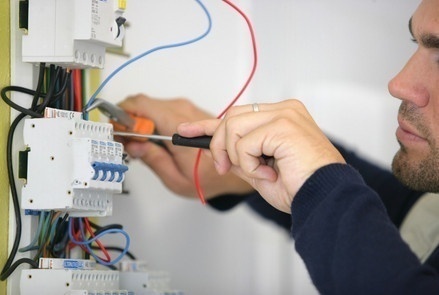

Подключение УЗО

Наибольшую популярность среди устройств защиты получили УЗО, которые обладают оптимальным соотношением цены и качества именно при их использовании в бытовых электросетях. Максимальная безопасность данных устройств обеспечивается в том случае, когда УЗО располагается как можно ближе к вводному кабелю. Учитывая тот факт, что электросеть до счетчика находится в ответственности Энергосбыта и его сотрудники периодически проверяют ее работоспособность, правильней будет, если устройство защитного отключения (например, УЗО ABB 4-полюсные 4 мод. F204 AC-25/0,3) будет установлено после электросчетчика. В данной ситуации будет гарантирована защита от утечек тока.

Что же касается недостатков такого подключения УЗО, то самым главным из них является вынужденное отключение всей электросети, находящейся под защитой этого устройства. Если такая ситуация крайне нежелательна, то рекомендуется воспользоваться схемой с установкой нескольких УЗО, при этом обязательно соблюдение требования селективности.

Принцип работы УЗО основан на постоянном контроле за разностью токов в сети между фазой и нулем. Нормальным режимом считается, когда отсутствует разность токов. Представим ситуацию, когда электропроводка эксплуатируется в помещении с повышенной влажностью, а провод имеет незначительные нарушения изоляционного слоя (скажем, есть трещины в изоляции). При попадании даже незначительного количества влаги в трещину изоляции провода, она вполне может достигнуть токонесущей жилы, что приведет к организации контакта между фазой и землей. Результатом таких действий станет возникновение тока утечки, которое и должно выявить устройство защитного отключения. Далее механизм работы УЗО (УЗО DX 08915 АС 25А-100мА 2мод(Legrand)) следующий:

• ток утечки снимается катушкой и поступает в поляризованное поле, где он усиливается;
• срабатывает механизм защиты, тем самым отключается электропитание в сети;
• УЗО будет срабатывать до тех пор, пока не будет устранена неисправность.

Так как ни один производитель не может гарантировать своей продукции стопроцентную исправность при любых условиях эксплуатации, то в УЗО для проверки его работоспособности предусмотрен режим самотестирования, который, как правило, представлен в виде кнопки “тест”, при нажатии на которую имитируется утечка тока, на которую устройство должно срабатывать.

Подключение УЗО необходимо проводить с соблюдением информации, указанной на корпусе устройства:

• нейтраль подключается к нулевому проводу;
• контакты фаз обозначены как 1 и 2 (в некоторых моделях можно встретить букву L в обозначении), к ним соответственно подключаются фазные провода.
