В последнее время использование УЗО (данные устройства можно приобрести в интернет магазине 21vek-220v.ru) в составе бытовых сетей стало обязательным требованием. Соответственно, у многих потребителей возникли вопросы: как их правильно выбирать, устанавливать и эксплуатировать. Как раз на эти вопросы мы и предлагаем поискать ответы.
Выбор устройства защитного отключения

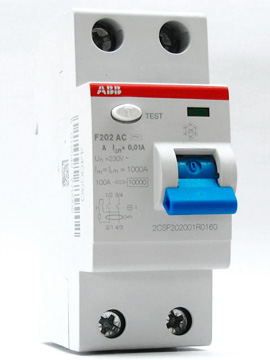

Многие потребители относят себя к числу людей со средним достатком. Поэтому вполне объяснимо, что огромной популярностью в нашей стране пользуются устройства защитного отключения электронного типа. Конструктивной особенностью данного оборудования является тот факт, что питание они получают от самой электросети, и только при наличии электропитания они способны обеспечивать необходимую функциональность и безопасность. В то же время, если случится ситуация, и произойдет обрыв нулевого проводника на отрезке до установки УЗО, то в частную электросеть пойдет фаза, при этом УЗО останется неработоспособным и не сможет отреагировать на аварийную ситуацию. Если отказаться от использования электронных УЗО не является возможным, то в качестве альтернативного решения рекомендуется устанавливать реле РКН, задача которого как раз и будет отслеживать аварии по обрыву нулевого проводника, а также целого ряда других не менее опасных неприятностей. Также в качестве замены стандартного УЗО (УЗО ABB 2-полюсные 2 мод. F202 AC-40/0,3) можно рассмотреть приобретение дифференциального автомата (ABB DS201 Дифференциальный автоматический выключатель C32 AС30), совмещающего в себе возможности УЗО и автоматического выключателя. Однако, при срабатывании такого устройства достаточно непросто будет определить причину его срабатывания: либо это была перегрузка, либо короткое замыкание, либо произошла утечка тока на землю.
Учитывая такую характеристику, как номинальный ток, УЗО необходимо выбирать со значением номинала на один порядок выше, нежели установлен до него.
Так, при рассмотрении стандартного частного дома, специалисты рекомендуют на вводе устанавливать УЗО с номинальным током отключения 30мА (УЗО ABB 2-полюсные 2 мод. F202 AC-63/0,03) При выборе вводного автомата, предпочтение лучше всего отдавать двухполюсным моделям для систем типа ТТ, и 3-хполюсным устройствам для электросетей типа ТN-С-S. Отличия между двумя этими системами заключаются в том, что в ТТ провод РЕN не разделяется на вводе на два провода РЕ и N, а выполняет роль рабочего нуля, что дает возможность его сразу подключить к устройству учета электроэнергии.
Исходя из этого, РЕ необходимо организовать самому за счет установки заземляющего оборудования и подключения к нему шины РЕ вводного электрощита. С данной шины провод РЕ будет расходиться на розетки и на прочие элементы электропроводки, где в нем есть необходимость. В то же время система ТТ обладает одной особенностью – в ней очень трудно создать большие токи, которых было бы достаточно для срабатывания автоматических выключателей. В этом случае, даже если будет предусмотрено заземляющее устройство с сопротивлением, скажем 8 Ом, ток получится небольшой (220/8=27,5) и его не хватит для срабатывания автоматов.
Выйти из этой ситуации можно посредством использования УЗО 30мА, которое будет срабатывать при токе на землю со значением, начиная от 0,03 Ампера.
