При эксплуатации бытовой электросети достаточно остро стоит вопрос организации эффективной защиты от токов коротких замыканий и перегрузок. Безусловно, для решения этой проблемы вполне возможно использовать плавкие предохранители. Однако, на данный момент эти элементы защиты встречаются все реже, постепенно становясь своеобразным раритетом. Зато их место активно и повсеместно занимают более эффективные и качественные во всех отношениях устройства – автоматические выключатели, приобрести которые любого номинала можно в интернет магазине 21vek-220v.ru
Технические и эксплуатационные характеристики автоматического выключателя
Многие из нас (особенно старшее поколение) еще хорошо помнят, что лет двадцать-тридцать назад во многих квартирах и домах использовались своеобразные автоматические выключатели, выполненные в форме пробки. Они монтировались на место стандартной керамической пробки непосредственно в щиток устройства учета расхода электроэнергии. Такое решение являлось своеобразным компромиссом, но в то же время имело и определенную эффективность, так как благодаря им обычные пробки превращались в многоразовые, без необходимости внесения каких-либо серьезных изменений в конструкцию распределительного щита.
Возвращаясь к истории создания автоматических средств защиты электросетей, то необходимо отметить, что первыми, кто начал использовать первые прототипы автоматических выключателей, были инженеры известной компании АВВ, которая и запатентовала данное устройство как малогабаритный автоматический выключатель более 90 лет назад. Как видим, срок немаленький, однако и на сегодняшний день современный автоматический выключатель (например, Автоматический выключатель ABB 2-пол. SH202L C10) не претерпел серьезных изменений в принципе его работы в сравнении с первыми моделями девяностолетней давности – все так и осталось: в случае срабатывания данного устройства вернуть ему работоспособность можно легким движением одной руки.
Итак, что на сегодняшний день стоит понимать под автоматическим выключателем? Это устройство представляет собой коммутационное электрическое оборудование, предназначенное для пропускания через него тока, характеристики которого соответствуют номинальным, а также для своевременного отключения электропитания при обнаружении токов КЗ и перегрузок.

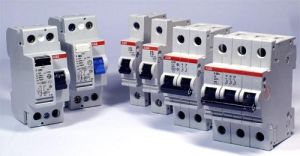

Наибольшее распространение сегодня получили автоматические выключатели, предназначенные для установки на дин-рейку в распределительный щит (например, Автоматический выключатель ABB 1-пол. S201 C6).
Функциональным критерием, на основании которого организована классификация автоматов, является сила тока. Для бытовых электросетей (однофазных, трехфазных) могут использоваться автоматические выключатели с номинальным током от 16А до 63А.
Принцип действия автоматического выключателя построен на том, что он осуществляет разрыв электроцепи в том случае, когда ток превышает допустимое значение. Ситуациями, при которых происходит автоматическое срабатывание автоматов, являются: короткое замыкание, а также превышение допустимого количества электропотребителей (то есть когда их мощность превышает номинальное значение мощности сети). Каждый из этих случаев уникален, и для того, чтобы автомат мог на него реагировать, в его конструкции предусмотрены различные типы расцепителей – тепловые и электромагнитные.
Если ток потребления превышает более чем в 3 раза номинальный, то в автоматическом выключателе срабатывает тепловой расцепитель. В основе данного типа расцепителя лежит биметаллическая пластина, способна изменять свою форму под действием тока. То есть пластина может пропускать ток, немного превышающий допустимый, однако в случае его дальнейшего возрастания, произойдет отключение нагрузки.
В случае с короткими замыканиями, в действие вступает электромагнитный расцепитель, который при обнаружении больших токов молниеносно размыкает электроцепь. В зависимости от того, какой тип электромагнитного расцепителя используется в автоматическом выключателе, данные устройства подразделяются на несколько типов: B,C,D.
Автоматические выключатели типа B,C предназначены для работы в составе бытовых сетей жилых домов. Автомат В находит свое применение в сетях, в которых отсутствуют резкие броски токов, вызванные включением в работу мощных электродвигателей, в то время как автомат С рекомендован в качестве защиты электрооборудования с невысокими пусковыми токами. Автоматические выключатели D предназначены для защиты сетей промышленных объектов, в которых могут использоваться мощные электродвигатели.
