Это полезно знать. Особенности перекидных рубильников

Рубильники на сегодняшний день являются самым распространенным и в то же время простейшим низковольтным оборудованием, которое используется при обеспечении прохождения тока, а также коммутации действующих электроцепей. Многие модели рубильников используют ручной привод, и чаще всего данные устройства можно встретить для обеспечения таких задач, как осмотр электросетей или же их ремонт.

Конструкция стандартного рубильника основана на применении контактной системы ножей, которые входят в специальные пружинные скобы, обеспечивая тем самым надежную коммутацию электрических цепей и линий. Эффективность и безопасность такой системы основана на невозможности самопроизвольного разрыва электроконтакта.

В продаже (например, в интернет магазине 21vek-220v.ru) можно встретить несколько разновидностей рубильников:

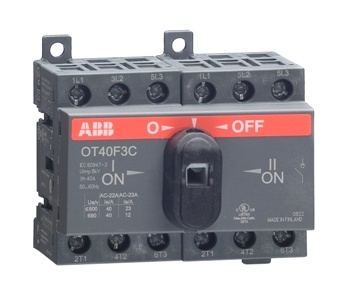

• перекидные рубильники (Рубильник трехполюсный OT100F3 100 А);
• разрывные рубильники.

Так как повышенной популярностью у отечественных потребителей пользуются перекидные рубильники, то имеет смысл о них рассказать более детально.

Конструктивные и эксплуатационные особенности перекидных рубильников

Под перекидным рубильником принято понимать коммутационное оборудование, которое используется для включений и отключений нагрузки. В состав перекидного рубильника входит, как правило, ручной привод, а также ножевая контактная система, входящая в зацепление со специальными подпружиненными гнездами. Если в состав перекидного рубильника не входит дугогасительная камера (например, модель Рубильник ABB 2-полюсный Е 202r 32A рычаг красный), то это говорит о том, что данное устройство предназначено для коммутации нагрузок, на которые не подается напряжение в момент коммутации. Соответственно, если рубильник имеет дугогасительную камеру, то он может использоваться для отключения электроцепей, в которых на момент отключения присутствует ток.

Перекидные рубильники разрабатываются с тем условием, что они могут выполнять свои функции в полном объеме, входя в состав электросетей с переменным током и напряжением до 0,66кВ и постоянным током с напряжением до 0,44кВ.

Различия между моделями перекидных рубильников могут заключаться в следующих характеристиках:

• количество фиксированных положений устройства (1 или 2);
• полюсность рубильника (от одного и более);
• особенности расположения ручного привода (если ручка расположена в центральной части устройство, то рубильник предназначен для коммутации обесточенных электролиний, если ручка находится с боковой части,то рубильник может осуществлять коммутации электроцепей, находящихся под напряжением);
• особенности подключения линий, которыми управляет устройство (спереди или же сзади);
• наличие/отсутствие дугогасительной камеры.

Перекидные рубильники, у которых рукоятка расположена в боковой части (или же используется рычажный привод) и предназначенные для коммутации электроцепей, находящихся под напряжением, предлагаются в продаже как с дугогасительными камерами, так и без таковых. Если же рукоятка у рубильника расположена в центральной части, то такие устройства доступны в продаже только без дугогасительных камер. Но в то же время отличительными особенностями таких рубильников является наличие искрогасительных контактов, которые снимают зависимость устройства от скорости передвижения рукоятки и позволяют обеспечить максимально быстрый разрыв электродуги посредством специальных пружин, которые защищают ножевые контакты от оплавления большими токами.

Перекидные рубильники, рассчитанные на токи до 100А, обеспечивают необходимую плотность прилегания контактной группы за счет пружинных характеристик материала. Если же ток более 200А, то повышение плотности контакта обеспечивается за счет применения дополнительных стальных пружин.
