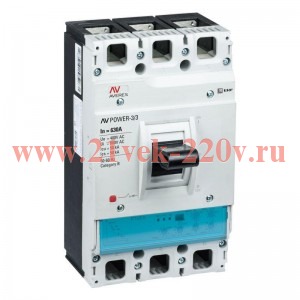

Автоматический выключатель AV POWER-3/3 630А 50kA ETU2.0. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Диапазон уставки тока расцепления252...630 АКонструкция прибораКомплектное устройство в корпусеНомин. отключающая способность по ГОСТ IEC 60898-1-150 кАКомплектное устройство с утройством защитыДаГарантийный срок хранения, лет10СерияAveresКоличество полюсов3Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания1260...8820 АДиапазон краткосрочной задержки расцепителя короткого замыкания2520...6300 АПроизводительEKFКоличество вспомогат. нормально замкнутых (НЗ) контактов0Есть штрихкод на каждой штуке товараДаМоторный привод встроенныйНетТип подключения силовой электрич. цепиБолтовое соединениеКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет10Количество вспомогат. переключающих контактов0Степень защиты (IP)IP30Встроенная защита от замыканий на землюНетНомин. отключающая способность Icu при 400 В, 50 Гц50 кАТип элемента управленияРычаг купольныйС расцепителем минимального напряженияНетМоторный привод опциональноДаСрок службы, лет10Рабочая отключающая способность, Ics, кА50Подходит для монтажа на DIN-рейку (с ?-профилем)НетВид подключения главной электрич. цепиПередняя сторонаНомин. отключающая способность по ГОСТ IEC 60898-150 кАНомин. напряжение400...690 ВНаличие сертификата ТРТСДаВозможность установки индикатора отключенияДаНомин. продолжительный ток Iu630 А
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 630 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 252 |
Диапазон настройки устройства защиты от перегрузки по: | 630 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 50 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1260 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 8820 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
