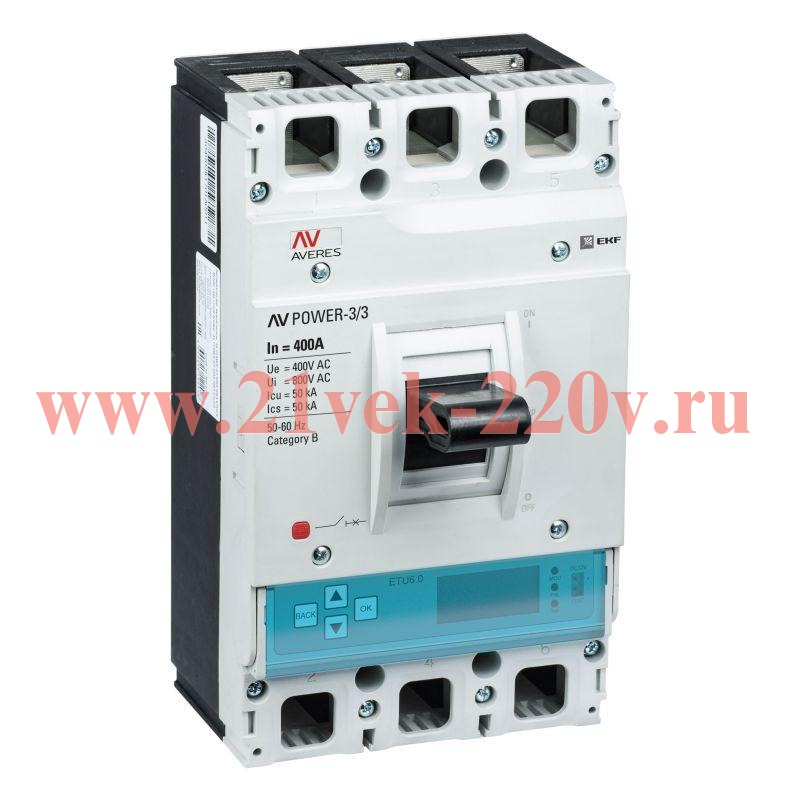

Автоматический выключатель AV POWER-3/3 400А 50kA ETU6.2. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания800...5600 АДиапазон краткосрочной задержки расцепителя короткого замыкания1600...4000 АПроизводительEKFС расцепителем минимального напряженияНетДиапазон уставки тока расцепления160...400 АНомин. отключающая способность по ГОСТ IEC 60898-1-150 кАКонструкция прибораКомплектное устройство в корпусеСерияAveresНаличие сертификата ТРТСДаВозможность установки индикатора отключенияДаМоторный привод встроенныйНетКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет10Количество вспомогат. переключающих контактов0Моторный привод опциональноДаКоличество вспомогат. нормально замкнутых (НЗ) контактов0Степень защиты (IP)IP30Есть штрихкод на каждой штуке товараДаВид подключения главной электрич. цепиПередняя сторонаНомин. отключающая способность по ГОСТ IEC 60898-150 кАКоличество полюсов3Номин. продолжительный ток Iu400 АГарантийный срок хранения, лет10Комплектное устройство с утройством защитыДаНомин. напряжение400...690 ВВстроенная защита от замыканий на землюНетНомин. отключающая способность Icu при 400 В, 50 Гц50 кАТип элемента управленияРычаг купольныйРабочая отключающая способность, Ics, кА50Подходит для монтажа на DIN-рейку (с ?-профилем)НетКрепление на DIN рейкуНетТип подключения силовой электрич. цепиБолтовое соединение
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 400 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 160 |
Диапазон настройки устройства защиты от перегрузки по: | 400 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 50 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 800 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 5600 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
