Устройство автоматического выключателя

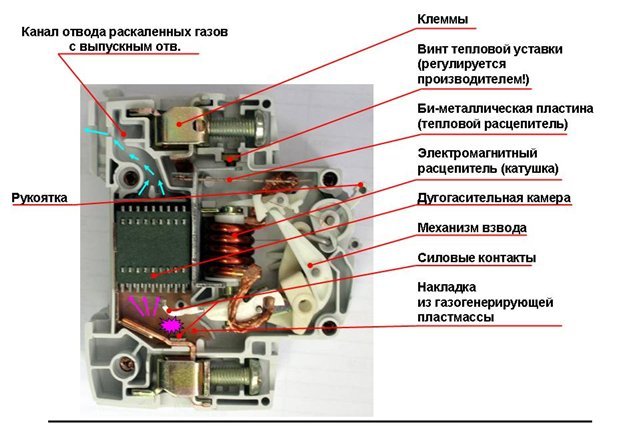

Конструкция выключателей

Фактически, устройство автоматического выключателя практически одинаковое для всех изделий такого типа. Корпус всех изделий выполняется из диэлектрика, то есть материала, который практически не пропускает электрический ток, что делает такие выключатели еще более надежными и безопасными.

Как правило, включается и выключается автоматический выключатель при помощи специального рычага на передней панели. У моделей, которые крепятся на DIN-рейку, на корпусе находится специальная защелка, благодаря которой автоматический выключатель легко монтируется и снимается в случае надобности. В зависимости от модели защелка может находиться спереди или сзади на корпусе изделия.

Практически во всех автоматических выключателях коммутация цепи осуществляется при помощи подвижных и неподвижных контактов. При этом подвижный контакт часто размещается на специальной пружине, которая предназначена для того, чтобы ускорить расцепление контактов.

В зависимости от типа изделия, в автоматическом выключателе может быть установлен тепловой или магнитный расцепитель. Расцепители это специальные электромагнитные элементы (в некоторых случаях используются термобиметаллические элементы), которые предназначены для отключения выключателя при помощи механизма свободного расцепления. К механизму свободного расцепления относятся рычаги, защелки и отключающие пружины, которые и проводят аварийное отключение автоматического выключателя.

Тепловой расцепитель это специальная биметаллическая пластина, которую нагревает протекающий через нее электрический ток. Если через пластину протекает электрический ток, номинальное значение которого выше допустимого, то пластина изгибается, чем приводит в действие специальный механизм расцепления. Магнитный расцепитель представлен соленоидом, механизм расцепителя в котором приводится в действие подвижным сердечником. Если через обмотку соленоида протекает электрический ток, который превышает допустимую норму, то это вызывает втягивание сердечника и, соответственно, расцепление контактов. Чтобы во время расцепления контактов не возникла электрическая дуга, их размещают рядом со специальной дугогасительной решеткой.

Классификация выключателей

На сегодняшний день существует огромное множество самых разных моделей автоматических выключателей. Специалисты классифицируют их в зависимости от разных параметров. В зависимости от рода тока в главной цепи выделяют автоматические выключатели переменного тока, выключатели постоянного тока и выключатели переменного и постоянного тока.

По количеству полюсов различают однополюсные, двухполюсные, трехполюсные и четырехполюсные выключатели. Примером однополюсного выключателя может служить устройство «Автоматический выключатель DX 1P C1A 6,0kA(Legrand)».

В зависимости от наличия токоограничения выделяют токоограничивающие и нетокоограничивающие выключатели.

В зависимости от вида расцепителя выделяют модели с максимальным расцепителем электрического тока, с независимым расцепителем электрического тока и с минимальным (нулевым) расцепителем.

Еще один важный параметр классификации автоматических выключателей это показатель выдержки времени для максимальных расцепителей тока. В зависимости от этого показателя выделяют: устройства без выдержки времени, устройства с выдержкой времени, которая не зависит от электрического тока, устройства с выдержкой времени, которая имеет обратную зависимость от электрического тока, и устройства, которые сочетают в себе сразу несколько вариантов.

В зависимости от наличия свободных контактов различают автоматические выключатели с контактами и без оных. По виду привода различают модели с ручным и с двигательным приводом.

Также автоматические выключатели классифицируют в зависимости от способа их присоединения к внешним проводникам. Выделяют модели, которые имеют заднее присоединение, переднее присоединение, комбинированное присоединение и универсальное присоединение.
