Не секрет, что в быту мы используем повсеместно электроэнергию, начиная от освещения и заканчивая организацией досуга в виде просмотра телевизора или же игр на компьютере. При этом каждый потребитель знает, что электроэнергия - одно из главных благ современной цивилизации, и она имеет определенную цену, которую необходимо заплатить с учетом ее потребленного объема. В свою очередь учет электроэнергии на данный момент осуществляется посредством использования специальных устройств учета, получивших название электросчетчики. Что касается бытовой электросети, то зачастую для учета использованной электроэнергии применяются счетчики электроэнергии, конечно же, с обязательным выполнением того условия, что электросеть, в состав которой они входят, также является однофазной.
Среди особенностей электросчетчика необходимо отметить, что максимальная пиковая нагрузка на данное устройство может составлять не более 13 кВт, чего вполне достаточно для большинства жилых помещений, мелких предприятий и офисных помещений, гаражей и хозяйственных построек.
Так как однофазные электросчетчики получили большую популярность именно среди населения, то нередко возникает у многих потребителей вопрос о правильности установки/замены данного устройства.

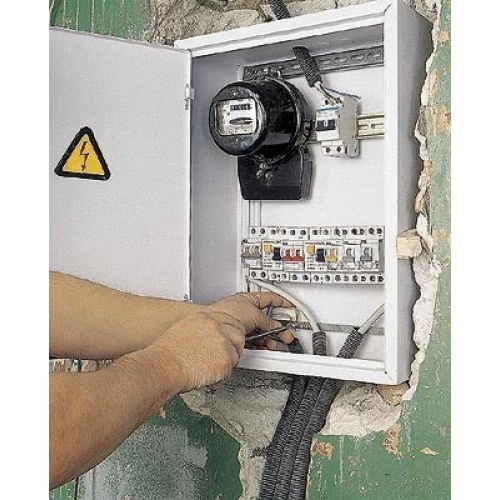

Установка однофазного электрического счетчика
Особенностью установки электросчетчика является предварительное выполнение перед его непосредственным монтажом ряда обязательных процедур, смысл которых заключается в прохождении поверки электросчетчика в специальной тестовой лаборатории, которые работают при энергосбыточных компаниях. В случае положительной проверки, владельцу электросчетчика выдается соответствующий акт. Имея на руках исправный электросчетчик и акт, удостоверяющий соответствие характеристик устройства нормативным требованиям, потребителю необходимо обратиться к специалистам Энергонадзора, которые должны опломбировать устройство. Только после выполнения данных процедур можно приступать к установке однофазного электросчетчика, которая должна проводиться в строгом соответствии с инструкцией по монтажу, идущей в комплекте с электросчетчиком.
Монтаж электросчетчика осуществляется на подготовленную поверхность с помощью крепежных элементов, в качестве которых зачастую выступают винты. Настоятельно рекомендуется между счетчиком и стеной установить дополнительно эффективный изолятор, форма которого выполнена в виде своеобразной воронки, а с внутренней стороны напоминает собой втулку. В роли изолятора находят применение трубки из различных диэлектрических материалов (как правило, это свинец или же поливинилхлорид). Многие схемы подключения электросчетчика к сети рассчитаны на то, что будет использоваться изолированная электропроводка от устройства и вплоть до точки входа. С этой целью применяется изоляция 2-хжильного электропровода, или же специально прокладывается электрокабель цельного сечения. Если планируется использование медных электропроводов, то их сечение должно быть более 2,5мм2, если же будет применяться алюминиевый провод, то его сечение - от 4мм2 и больше.
В процессе установки электропроводки необходимо предусмотреть, чтобы ее концы оставались свободными не менее чем на 120 миллиметров. Коммутация проводов с клеммами однофазного устройства учета электроэнергии осуществляется согласно маркировке:
- • провод с фазой подсоединяется к первой левой клемме счетчика;
- • нулевой кабель коммутируется на третью по счету клемму;
- • вторая и четвертые клеммы - для подключения проводов нагрузки.
Для удобства и безопасности рекомендуется изоляцию нулевого провода выделить от остальных проводов с помощью какого-либо цвета, промаркировав им его определенную длину (скажем, сантиметров пять-десять).
После подключения электросчетчика, необходимо проверить правильность соединения и работоспособность самого устройства. С этой целью осуществляется проверка прохождения электротока от ввода токовых обмоток и до их выводов.
По окончании работ, связанных с установкой однофазного электросчетчика и до момента его включения в эксплуатацию, необходимо вызвать специалистов Энергонадзора, чтобы они проверили правильность установки и подключения электрооборудования и составили акт о пуске электросчетчика. Только после получения разрешения от энергетиков, можно приступать к эксплуатации однофазного электрического счетчика.
