Схема подключения магнитного пускателя

Магнитный пускатель (пускатель электромагнитный ПМА, ПМЕ, ПМЛ) представляет собой низковольтное комбинированное электромагнитное устройство управления и распределения, которое предназначено для осуществления пусков и разгона электродвигателей, а также для обеспечения их непрерывной работы, выключения питания и защиты от перегрузок. Пускатель – это контактор, который дополнен: тепловым реле, контактной группой для пуска и плавкими предохранителями. Магнитный пускатель типа ПМЛ осуществляет  защиту любого оборудования от перегрузок. Пускатели ПМА применяются в стационарных установках с целью дистанционного пуска с помощью непосредственного подключения к сети, а также реверсирования и остановки  асинхронных трехфазных электродвигателей, имеющих короткозамкнутый ротор в сетях с переменным напряжением до 660В 50 и 60 Гц.
Для подключения магнитного пускателя необходимо понять принцип его действия, а также рассмотреть особенности его конструкции. В этом случае, даже не смотря на сложную схему подключения, вы легко сможете его подключить.
Подключение магнитного пускателя – управление обеспечением питания его магнитной катушки. Включение и отключение пускателя осуществляется за счет замыкания и размыкания цепи питания его катушки.

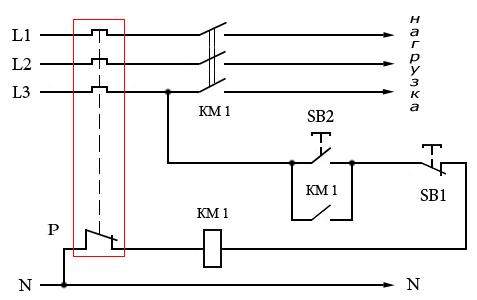

Рассмотрим магнитный пускатель с 220 В катушкой.
Через клеммы выключенных в цепь кнопок «Пуск» и «Стоп», а также теплореле подается питание на магнитную катушку КМ 1. Выключение - SB2, а отключение – SB1. Когда нажимается кнопка «Пуск», то электрический ток подается на катушку. В этот момент якорь притягивается сердечником пускателя, и замыкаются подвижные силовые контакты, далее напряжение подается на нагрузку.
Если кнопка «Пуск» отпускается, то цепь катушки не размыкается, так как параллельно кнопке SB2 подключен блок-контакт KM1, у которого магнитные контакты замкнуты – фазное напряжение L3 будет поступать на катушку.
В случае нажатия кнопки «Стоп» на катушку перестает подаваться питание, и подвижные контакты возвращаются в исходное состояние. В такой ситуации нагрузка обесточивается. Данная картина повторяется, если срабатывает теплореле Р – оно разрывает ноль N, который питает катушку пускателя.

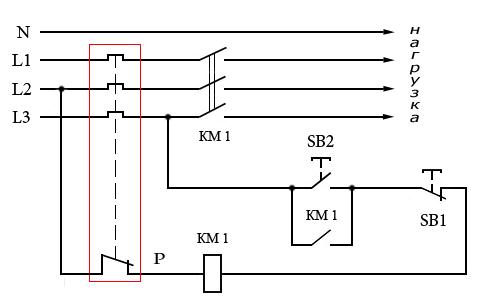

Схема подключения магнитного пускателя на 380 В.

Данная схема отличается от первой лишь питающим напряжением магнитной катушки. Во втором случае для питания последней используются две фазы L2 и L3, а в первом – ноль и фаза L3.
