Сборка и монтаж распределительных щитов

Степени защиты

Распределительные щиты или шкафы могут иметь несколько вариантов степени защиты, в зависимости от типа изделия. Так, все навесные электрощиты имеют степень защиты IP31. Примером распределительного щита с такой степенью защиты может послужить модель «ЩРН-72 500х600х155».

А вот у встраиваемых распределительных щитов со степенью защиты все не столь однозначно. Они могут иметь несколько степеней, в зависимости от модели: IP31 или IP54. Примером распределительного щита со степенью защиты IP31 может быть модель «ЩРВ-54 500х500х155». Более высокую степень защиты распределительным щитам обеспечивает специальное уплотнение, выполнено из вспененного полиуретана. Также, у таких моделей есть защитный желоб корпуса, который защищает щит от попадания в него воды и грязи.

Схема

Схема распределительного щита составляется в соответствии с тем, для какой электрической сети будет предназначен данный электрощит. При этом учитывается количество линий и даже электрических приборов, которые входят в электрическую сеть.

Вообще принцип составления схемы распределительного щита довольно таки простой. Нужно лишь руководствоваться разработанными ГОСТами. Также, следует соблюдать Правила устройства электроустановок или сокращенно ПУЭ.

Разрабатывать схему электрощита имеет право только специальная организация, у которой есть соответствующая лицензия на выполнение проектирования систем электроснабжения.

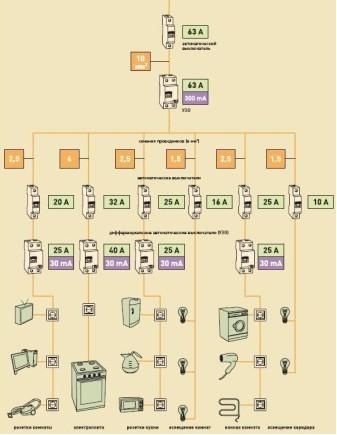

Типичная схема для жилого дома может выглядеть следующим образом:


Сборка

Сборка и монтаж распределительных щитов должны осуществляться исключительно специалистом с соответствующим образованием. Распределительный щит собирается по схеме, которая составляется либо заказчиком, либо специальной компанией.

Как правило, в распределительный щит входят устройства защитного отключения, автоматические выключатели и дифференциальные автоматы. Все это оборудование крепится в щите на специальные DIN-рейки.

Перед началом сборки определяется размер будущего электрощита. Он рассчитывается исходя из того, сколько модульного оборудования планируется установить. Процесс изготовления электрощита очень важен, так как именно от этого зависит нормальная работа всей электрической сети.

Монтаж

Как уже говорилось, монтировать распределительный щит должен только электромонтажник с опытом работы. Устанавливать электрощит лучше всего в сухом помещении, где не бывает повышенной влажности. Если не соблюдать этот момент, то в скором времени клеммные колодки на оборудовании могут покрыться ржавчиной, что приведет к нагреванию и оплавлению изоляции. Если же нет никакой возможности установить распределительный щит в более сухом месте, то следует выбрать модель с герметичным исполнением и предусмотреть специальную систему микроклимата. Самый простой способ поддерживать необходимый микроклимат это установить в щите лампочку с мощностью в 15-20 Вт.

В зависимости от типа выбранного распределительного щита, он может монтироваться просто на стену или в специальную нишу. Так, просто на стену можно установить навесной распределительный щит, такой как «ЩРН-12 250х300х120». Монтаж его довольно прост. Все что понадобиться это гвозди-дюбеля или шурупы «саморезы». Навесные щиты обычно используют при открытой электрической проводке.

Если выбрана встраиваемая модель распределительного щита, такая как «ЩРВ-48 600х300х120», то для нее нужно подготовить соответствующее место установки. Часто ниши под щиты выполняют из гипса. Встраиваемые модели обычно используют при закрытой электрической проводке.
