Прокладка силового кабеля

Существует несколько способов прокладки силового кабеля. Это прокладка силового кабеля в траншеях под землей, на эстакадах, в специальных кабельных каналах, открытым способом по стенам зданий, в трубах и т.д. Одним из самых дешевых способов является первый.
При таком способе кабели отлично охлаждаются, а цена на земляные и строительные работы относительно невысока. Однако, в данном случае повышается вероятность повреждения кабеля при проведении других земляных работ в районе траншеи.

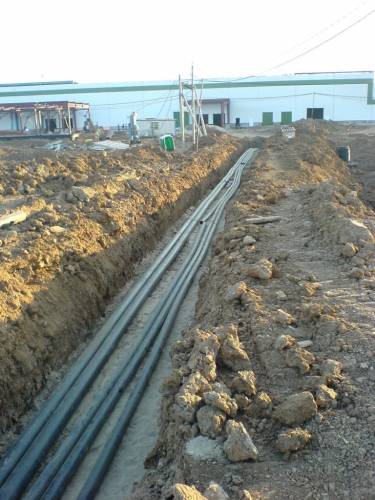

В траншее может быть уложено не более 6 кабелей, рассчитанных на напряжение от 6 до 10 кВ, а не более двух 35-киловольтных. Глубина заложения 70 см. Рядом с силовыми проводами допускается прокладка одного контрольного пучка. Ширина на дне траншеи составляет 20 см на один кабель при напряжении до 10 кВ и 30 см при напряжении до 35 кВ.

Если на территории предприятия требуется закладка более 20 кабелей в одном направлении, то их укладывают в тоннели. Если климат не позволяет траншейный тип прокладки, то применяют эстакадный и галерейный способы.

В случае, если требуется провести кабели по стенам помещений, то это выполнимо только в случае несгораемости материала стен зданий. Кабельные каналы производят из специальных железобетонных лотков с различной высотой или глубиной в зависимости от количества кабелей и других параметров.

Силовые линии прокладываются таким образом, чтобы исключить вероятность их повреждения в течение эксплуатации. Сами провода должны быть проложены с некоторым запасом на случай смещений почвы, а также температурных деформаций. Такой запас осуществляется за счет волновой прокладки, а в кабельных конструкциях  – за счет стрелы провеса. При этом за счет колец запас не осуществляется.

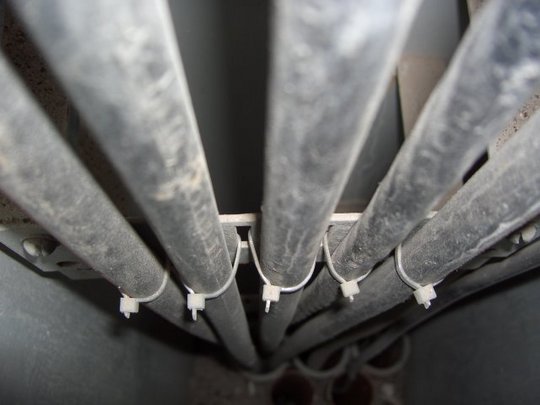

При горизонтальном креплении силовой кабель монтируют в конечных точках, в районе концевых муфт, а на поворотах – у обеих сторон изгиба и у муфт соединения. На вертикальных участках требуется закрепление на каждой конструкции. Если закрепляемый кабель не бронирован, то в местах жесткого крепления прокладывают мягкий материал по типу резины, поливинилхлорида и т.п.

Внутри помещений, а также в легкодоступных местах монтаж осуществляется на высоте не менее 2 метров от пола и на глубине не менее 0.3 м.

Перед монтажом требуется провести расчет количества материалов. Монтирование производится в два этапа. На первом этапе закрепляют опорные конструкции и приспособления. Затем производят прокладку и подключение к электрооборудованию кабелей.

На место установки материалы перевозятся в заводской упаковке в виде барабанов, которые доставляются на автотранспорте. После доставки и распаковки производят проверки на увлажнение изоляции, на механические повреждения и др.
