Немного Франции в дом. Устройство автоматических выключателей компании Legrand

Автоматические выключатели занимают одну из главных ролей в электросистеме. Это не просто коммутационный аппарат с возможностью включения, отключения и проводки электрического тока, но и элемент защиты, как оборудования, так и человека.
Основная функция автоматического выключателя Legrand - это:

• • коммутация цепи в автоматическом и ручном режиме,
• • четкое указание положения коммутации,
• • защитная функция от повреждений кабельных систем и оборудования от токов коротких замыканий и токов перегрузки,
• • защитная функция от понижения напряжения сети ниже допустимого минимума,
• • функция управления участками (отдельными системами) цепи.

Компания Legrand разработала несколько вариантов исполнения автоматических выключателей. Все они делятся на группы:

1. Бытовое назначение. Эти устройства соответствуют стандарту (ГОСТ Р 50345-99) для устройств бытового назначения. Этот стандарт предусматривает использование автоматов с допустимым максимальным током до 125А, рабочего напряжения до 440В и предельной коммутационной способностью до 25 кА.
2. Промышленное назначение. Эти устройства соответствуют стандарту (ГОСТ Р 50030.2-99) для устройств промышленного назначения. Эти устройства не имеют четко определенных границ и рабочих диапазонов. Кроме того, характеристики тока могут регулироваться.

Принцип действия автоматических выключателей Legrand

Принцип действия автоматических выключателей Legrand основан на трех способах определения сверх токов.

1. Электромагнитный - используется для определения токов короткого замыкания.
2. Электронный - используется при перегрузках и коротких замыканиях,
3. Тепловой - используется при перегрузках.

В качестве основы для электромагнитной и тепловой защиты в автоматических выключателях Legrand применяются термомагнитные расцепители:

1. Термический. Этот расцепитель является биметаллической пластиной, которая при нагреве меняет свою форму и изгибается. Деформация биметаллической пластины приводит к освобождению главных контактов устройства. Причем, скорость возрастания тока пропорциональна скорости деформации пластины. Значение номинального тока могут отличаться от установленного тока срабатывания. Эта величина находится в диапазоне 0.4 - 1 от номинала.
2. Электромагнитный. Этот расцепитель представляет собой простой электромагнит, который под действием сверхтоков приводит в действие главные контакты автоматического выключателя. Скорость реакции электромагнита может составлять сотые доли секунды и регулируется в пределах десяти раз.
3. Электронная система защиты. Этот вариант защиты реализован на базе электронного расцепителя. Сам электронный расцепитель имеет трансформатор на каждом полюсе устройства, который контролирует протекающий сквозь него ток. При превышении значений тока, электронная система защиты выполняет размыкание системы.

В автоматических выключателях Legrand разрыв (отключение) цепи выполняется в дугогасительных камерах. Эти камеры специально спроектированы для снижении энергии электрической дуги, которая возникает при разведении контактов.

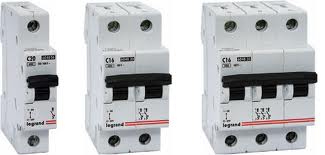

Разработка компании Legrand - автоматические выключатели DX

Автоматические выключатели DX имеют особые характеристики и являются устройствами защиты от возгораний, повреждений электрического оборудования от токов перегрузки и токов короткого замыкания.
Автоматические выключатели Legrand DX давно заслужили особое отношение среди всех электромонтажников, как автоматы с гарантированной защитой и безотказной работой. Эти устройства были проверены на ложное срабатывание при различных условиях и многократной подаче увеличенного напряжения.

Характеристики автоматических выключателей DX компании Legrand

Варианты полюсного исполнения: 1, 2, 3, 4, 1+N.
Номинальное переменное напряжение: 400В.
Номинальный ток в пределах ряда от 1А до 125А.
Варианты исполнения с предельной коммутационной способностью: 6кА, 10кА, 25кА.
Варианты срабатывания при токах короткого замыкания: 3-5 кратности и 5-10 кратности.
При маркировке автоматического выключателя буквой "Н", исполнение устройства имеет повышенную помехозащищенность.
Возможность присоединения стыкуемого УЗО и превращение автоматического выключателя в дифференциальный автомат.

Автоматические выключатели серии DX компании Legrand имеют отличия от серии LX:

• • возможность присоединения дополнительных устройств,
• • наличие прозрачного окошка с нанесенной маркировкой,
• • возможность заднего подключения благодаря специальной клемме.

Автоматические выключатели компании Legrand всегда соответствуют своим характеристикам, которые заявлены в сопроводительной документации (описание, паспорт, маркировка) и являются самыми качественными устройствами защиты.
