Монтаж и эксплуатация автоматических выключателей

Монтаж

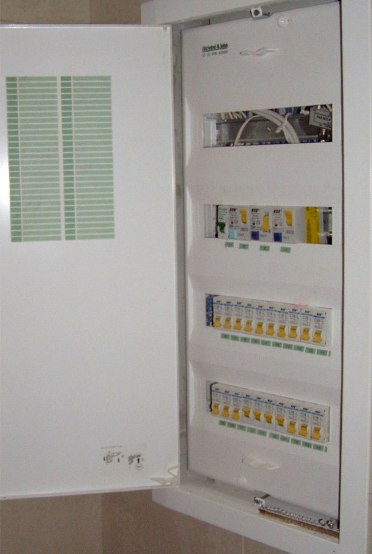

Автоматические выключатели монтируются в помещении, которое должно быть защищено от дождя, снега и других осадков. Рекомендуется, чтобы установка автоматического выключателя проводилась только квалифицированным специалистом. Автоматические выключатели монтируются в электрический щит посредством крепления на DIN-рейку, как, например, модель «Автоматический выключатель Legrand 4-полюсный 125А-4М(типС)». Выключатели крепятся только в вертикальном положении. При этом положение «ВЫКЛ» должно быть вверху.

Прежде чем устанавливать автоматический выключатель рекомендуется тщательно осмотреть его, чтобы убедиться, что корпус устройства не поврежден. Специалисты также рекомендуют несколько раз включить и выключить автоматический выключатель, чтобы проверить исправность работы его механизмов включения/выключения. Также, следует в обязательном порядке проверить маркировку на автоматическом выключателе, чтобы убедиться, что данное устройство подходит для конкретной электрической сети.

Автоматический выключатель присоединяется к сети при помощи медной проволоки или медных соединительных шин. Напряжение к выводам устройства подводится исключительно сверху. В некоторых случаях напряжение удобнее подводить снизу, однако специалисты не рекомендуют так делать с точки зрения безопасности работы автоматического выключателя. В соответствии с ПУЭ автоматические выключатели следует присоединять к электрической сети таким образом, чтобы при вывинченной пробке автоматического выключателя его винтовая гильза оставалась бы без напряжения. В случае одностороннего питания, питающий проводник присоединяется к неподвижным контактам автоматического выключателя.

Эксплуатация

То, насколько долго прослужит изделие, определяет не только правильный монтаж, но и правильная эксплуатация автоматических выключателей. При соблюдении некоторых простых правил эксплуатации качественный автоматический выключатель прослужит не один год.

Как правило, большинство автоматических выключателей имеют диапазон рабочих температур от -25°С до +40°С. Некоторые модели имеют более широкий рабочий диапазон: от -40°С до +50°С, как, например, устройство «Автоматический выключатель ВА47-29 1Р 40А 4,5кА х-ка С ИЭК». Также очень важно соблюдать допустимый уровень влажности воздуха в помещении, где установлен автоматический выключатель. Для средней температуры, равной +20°С, влажность воздуха должна составлять около 90%. Если же температура приближается к +40°С, то влажность воздуха в помещении не должна превышать 50%.

Обслуживание

Техническое обслуживание автоматических выключателей должно проводиться регулярно, независимо от условий их эксплуатации. Техническое обслуживание это определенный комплекс работ, которые проводятся с целью поддержания работоспособности автоматического выключателя. Стандартное техническое обслуживание предполагает очистку устройства от грязи и пыли, смазку его отдельных частей в случае необходимости, устранение видимых повреждений.

Также обязательным пунктом обслуживания является затяжка крепежных деталей. Ее рекомендуется проводить в обязательном порядке через месяц после ввода автоматического выключателя в эксплуатацию.

В рамках технического обслуживания проводится очистка контактов от возможной грязи и наплывов, а также проверка исправности отдельных деталей устройства, таких как кожухи, оболочки, корпуса и ручки. Также проверяется нагрев контактов подшипников и катушек. В обязательном порядке во время технических осмотров проверяется наличие соответствующих надписей на электрических щитах, где размещены автоматические выключатели.

Проверка и испытание автоматических выключателей включает в себя внешний осмотр устройств на предмет правильной маркировки и видимых повреждений. Также измеряется сопротивление изоляции. В случае необходимости изоляции испытывается при помощи напряжения промышленной частоты. В обязательном порядке проверяется работоспособность автоматических выключателей при номинальном и пониженном напряжении электрического тока.
