Характеристики и принцип работы
Рубильник по праву считается одним из самых простых коммутационных аппаратов. Рубильники выпускаются в различных исполнениях. На сегодняшний день можно встретить рубильники с однополюсным, двухполюсным и трехполюсным исполнением. Каждый полюс у таких устройств имеет специальный последовательно соединенный плавкий предохранитель, который образует вместе с полюсом единое целое на общей панели. Также выделяют модели с центральным и рычажным приводом.
Разные типы рубильников имеют разную конструкцию. Во многом определяющим фактором в типе рубильника служит расположение его рукоятки. Те модели таких устройств, которые имеют центральную рукоятку, предназначены для отключения электрических цепей. Стоит отметить, что перед отключением такие цепи должны быть обесточены. А те модели рубильников, которые имеют боковую рукоятку, предназначены для отключения электрических сетей, которые в момент отключения находятся под напряжением.
Традиционно, конструкция рубильников состоит из ножей контактных, плавких вставок, а также совмещенных и контактных стоек, которые имеют специальные выводы для подключения. Все эти детали монтируются на общей панели.

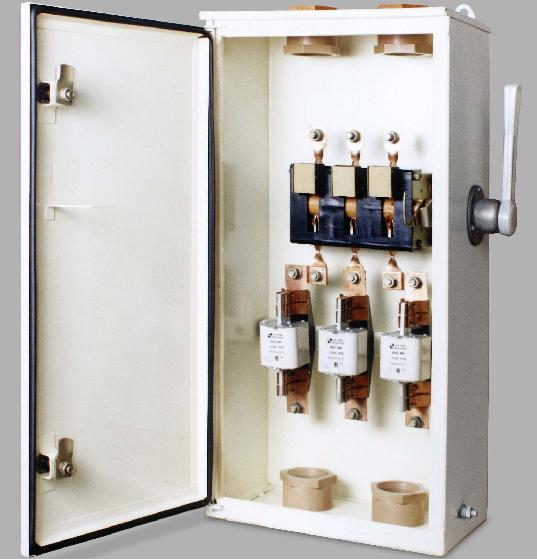

Чаще всего, рубильники имеют один ряд совмещенных стоек и один ряд контактных стоек. Специальные пружины обеспечивают необходимое контактное нажатие. А на совмещенных стойках нажатие обеспечивается сферическими шайбами. Контактные ножи таких устройств могут быть связаны осью. Эта ось приводиться в движение благодаря симметрично расположенным по всей длине тягам. Второй конец этих тяг шарнирно соединен с валом. Для того чтобы привести вал в движение необходимо начать вращать боковую рукоять рубильника, которая находится на одном его конце. Те рубильники, которые имеют центральное расположение рукояти, приводятся в движение при помощи скобы, которая связаны с осью контактных ножей.
Применение и эксплуатация
Рубильники предназначены для использования в электрических цепях переменного тока, с напряжением до 660 В, и в электрических цепях постоянного тока, с напряжением до 440 В. Примером рубильника, который предназначен для работы в сети с напряжением до 400 В, может служить модель «Рубильник 3 пол ОТ80 А3 80А». Именно конструкция во многом определяет применение рубильников.
Применяются рубильники для того чтобы включать и выключать нагрузку с большой силой тока. Рубильники с дугогасительной камерой применяются для включения и выключения электрических сетей, которые находятся под напряжением. А те модели рубильников, которые не имеют дугогасительной камеры, используются для включения и выключения предварительно обесточенных электрических сетей.
Для того чтобы гарантировать продолжительную работу рубильников, при их эксплуатации следует руководствоваться специальными техническими правилами эксплуатации электроустановок, техническим описанием, а также инструкцией по эксплуатации, которая в обязательном порядке должна прилагаться к самому устройству. Согласно правилам установки электроустановок рубильники следует устанавливать таким образом, чтобы они не могли замыкать электрическую цепь самопроизвольно, то есть под действием силы тяжести.
Традиционно, рубильники применяются для самых разных электрических сетей. Их можно устанавливать в шкафах низкого напряжения, в силовых шкафах и шкафах управления. Отдельные модели также пригодны для установки в шкафах трансформаторных подстанций. Помимо этого, рубильники устанавливаются в промышленных распределительных устройствах, а также в домовых, этажных и квартирных щитках защиты.
Все рубильники, не зависимо от их модели, должны устанавливаться в закрытых помещениях или в специальных предназначенных для этого местах - шкафах и щитах. Для нормальной работы рубильников необходимо соблюдать температурный режим. Допустимые рабочие температуры для рубильников от -40°С до +50°С.
Также, для нормальной эксплуатации рубильников очень важна окружающая среда, в которой они работают. Такая среда не должна содержать агрессивные пары и газы, пыль и другие возможные загрязнители, которые могут повлиять на нормальную работу рубильников. Только в этом случае может быть гарантирована безопасность использования рубильников.
