Конструкция дифференциального автомата

Дифференциальный автомат это уникальное устройство, которое сочетает в себе как функции автоматического выключателя, так и устройства защитного отключения. Основное предназначение дифференциального автомата это защита человека от поражения электрическим током в случае его соприкосновения с токоведущими частями электрического оборудования или в случае утечки электрического тока. В этом и проявляется его функция как устройства защитного отключения. Помимо этого, такое устройство также защищает электрическую сеть от перегрузок и коротких замыканий, то есть, фактически, выполняет функцию автоматического выключателя.

Применение

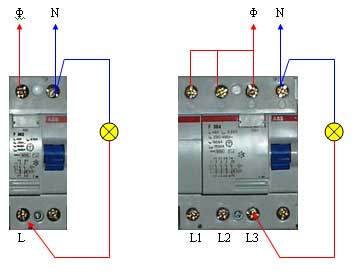

Дифференциальные автоматы могут успешно использоваться как в однофазной, так и в трехфазной электрической сети переменного тока. Благодаря таким устройствам можно значительно повысить уровень безопасности при постоянной эксплуатации электрических приборов. Также такие дифференциальные автоматы помогают предотвратить пожары, которые могут возникнуть в результате возгорания изоляции некоторых токоведущих частей у электрических приборов. Помимо всего этого, с помощью дифференциальных автоматов можно защитить электрическую сеть, благодаря возможности автоматического отключения определенного ее участка в случае перегрузки или короткого замыкания. В качестве примера дифференциального автомата можно привести «Автомат дифференциального тока DS941 C20 30MA тип АС».

Принцип работы

Именно уникальная конструкция дифференциального автомата обеспечивает его эффективную работу. Как правило, все дифференциальные автоматы состоят из двух частей. Эти части связаны между собой как электрически, так и механически, что делает работу таких устройств еще более эффективной.

Первая часть такого устройства это автоматический выключатель, который снабжен специальным механизмом независимого расцепления, а также рейкой сброса при помощи внешнего механического усилия. В зависимости от типа дифференциального автомата в нем может быть установлен двухполюсный или четырехполюсный автоматический выключатель.

Вторая часть устройства это модуль защиты от поражения электрическим током. Этот модуль необходим для того, чтобы обеспечивать обнаружение дифференциального электрического тока на землю. Помимо этого он также отвечает за преобразование электрического тока, его усиление и механическое воздействие на специальную рейку сброса выключателя. Питание модуля защиты от поражения электрическим током обеспечивается благодаря последовательному включению автоматического выключателя и модуля. Модуль защиты от поражения током содержит также несколько дополнительных устройств. Это дифференциальный трансформатор, который нужен для обнаружения остаточного электрического тока и электронный усилитель, на котором находится катушка электромагнитного сброса.

Все модели дифференциальных автоматов имеют специальную кнопку «Тест», которая предназначена для того, чтобы проверять функционирование такого устройства в эксплуатации. Выполнять такие тестовые проверки дифференциальных автоматов рекомендуется регулярно.

Принцип работы дифференциального автомата можно описать следующим образом. Как только такое устройство установлено и подключено в электрическую сеть, о чем будет свидетельствовать положение выключателя на отметке «ВКЛ», то начнет получать питание электронный усилитель, который соединен с вторичной обмоткой датчика. Когда электрический ток протекает по силовым проводам модуля защиты от поражения электрическим током, то в магнитопроводе датчика при этом будут возникать равные магнитные потоки, которые будут противоположено направленные по отношению друг к другу. Если изоляция повреждена, то появляется дифференциальный ток, который нарушает равенство потоков. В результате этого в обмотке начинает проводиться напряжение, которое прикладывается к входу электрического усилителя. Когда такое напряжение достигает определенного значения, то электрический усилитель открывается, в результате чего ток начинает подаваться на катушку электромагнита сброса. И именно электромагнит сброса сдергивает специальную защелку механизма независимого расцепления, что и приводит к принудительному размыканию контактов.
