Каждому автомату свой лафет. Установка автоматического выключателя

Если в электрическом щите уже был установлен автоматический выключатель и его нужно заменить на новый, то особых проблем с монтажом не должно возникать. А вот монтаж автомата в новый щит может вызвать массу вопросов. Тем более, что автоматические выключатели могут иметь несколько вариантов исполнения и отличия параметров. При замене автомата, который пришел в негодность, нужно сначала определить причину неисправности. Это связано с тем, что причиной выхода из строя автомата может быть неисправность системы и, при установке нового автомата, он тоже выйдет из строя.

Подключение автоматического выключателя в однофазной цепи

Самое распространенное подключение автоматических выключателей - это однофазное подключение автомата с одним полюсом, который устанавливается на фазный провод для обеспечения защиты проводки. Особое внимание нужно уделить тому, что однополюсный автоматический выключатель устанавливается только на фазный провод и никогда на нейтраль (ноль). Даже если фаза снабжена уже автоматом, установка на нейтраль (ноль) запрещена. Установленный на нейтраль автомат, отключаясь, не гарантирует отсутствие фазы на всех проводах нейтрали. Если есть необходимость установки автомата на нейтраль, то обязательно используется двухполюсный автоматический выключатель с одновременным отключением нейтрали и фазы. Даже в трехфазной системе, при расключении по фазам, автоматы устанавливаются только на фазные проводники, а разрыв нейтрали производится одновременно с фазным проводом двухполюсным автоматом. Для защиты всей трехфазной питающей линии, нужно использовать трехполюсный автомат, который разрывает все фазные провода или четырехполюсный автомат, который разрывает фазные провода вместе с нейтральным. Если выполнять вышеизложенные правила, то полностью исключается возможность наличия фазы в отключенной системе на нейтральных проводах. Это гарантирует безопасную работу по обслуживанию и ремонту электрической системы. Отключение нейтрального провода без отключения фазного приводит к следующим ситуациям:

• • попадание разных фаз на оба провода питания бытовой техники, что приводит к ее выходу из строя, особенно приборов с собственным источником питания,
• • корпуса некоторых приборов, у которых есть физический контакт с нейтральным проводом могут оказаться под напряжением, что может привести к поражению электрическим током человека, который этот прибор использует.

Особо стоит заметить, что провода защитного заземления никогда, ни при каких обстоятельствах не снабжаются автоматическим выключателем.

Вариант последовательного подключения автоматических выключателей

Токовая защита некоторых схем требует выполнения последовательного подключения автоматических выключателей. Это происходит при подключении отходящих линий с многоступенчатой системой защиты. Одна из самых распространенных схем защиты - двухуровневая система. Первый уровень этой системы - это двухполюсный вводной автоматический выключатель. Он рассчитан на суммарную нагрузку всех потребителей. Также при несрабатывании от тока короткого замыкания любого из автоматов, установленных далее, он произведет отключение всей системы. Автоматические выключатели, установленные для каждой отдельной отходящей линии, выполнят функцию защиты не только основного питающего кабеля, но и проводника между собой и вводным автоматом.

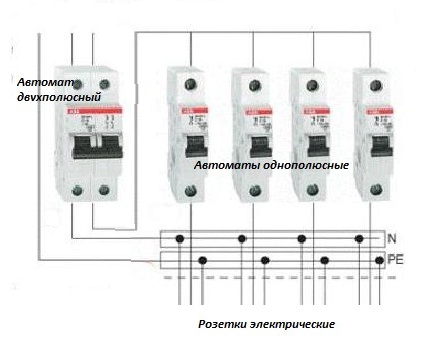

Двухполюсный автоматический выключатель питается от питающего кабеля, а от него отходят фазные провода, к которым по очереди подключены автоматы отходящих линий. По отношению друг к другу они подключены параллельно.

Установка автоматических выключателей совершенно не сложная задача. Намного сложнее правильно их подключить. Поэтому, если нужно собрать электрический щит и подключить автоматы самостоятельно - соблюдать приведенные правила необходимо. Это убережет не только оборудование и приборы, но и спасет имущество, строение и даже жизнь человека, который будет использовать систему.
