Далеко не редкой среди потребителей является ситуация, когда необходимо подключить к электросети трехфазный электрический счетчик, который к тому же должен располагаться с внешней стороны здания в специальном шкафу.
Вполне объяснимо, что многие из нас в данной ситуации воспользуются услугами специалистов-электриков, хотя, по большому счету, ничего сложного в этом процессе нет, и при наличии элементарных знаний законов электрофизики, наличии простого инструмента, свободного времени и желания вполне реально самому подключить трехфазный электросчетчик.
Подключение трехфазного электросчетчика
Зачастую в технических условиях, которые выдает энергоснабжающая компания, при подключении трехфазного электросчетчика указывается, что помимо самого устройства учета потребитель должен предусмотреть наличие в электросети ограничителя перенапряжения, а также УЗО.

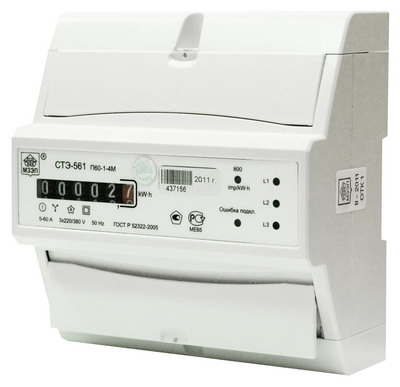

Что касается выбора электросчетчика, то на отечественном рынке хорошо себя зарекомендовала продукция компании Энергомера, в ассортименте которой представлен немалый ассортимент трехфазных счетчиков. Если установка счетчика планируется в электрощите, то лучше всего отдавать предпочтение моделям счетчиков компактных размеров, что позволит их комфортно разместить внутри щита.
Если планируется установка электрощита с внешней стороны здания, то лучшим местом для установки можно считать фасад данного здания, тем более это удовлетворяет требованиям нормативных документов. При выборе электрощита обязательно обратите внимание, чтобы данное изделие имело степень защиты не менее IP54, что гарантирует защиту внутри расположенным устройствам от воздействия воды и пыли.
С учетом требований действующих ПУЭ, перед электрическим счетчиком необходимо предусмотреть установку коммутационного оборудования, роль которого лучше всего выполнит автоматический выключатель.
Исходя из данного требования, к вводному кабелю сперва будет подключен автоматический выключатель, и только потом его можно заводить на электросчетчик. Соответственно, УЗО будет подключаться к сети уже после счетчика.
Напомним, что в счетчиках, подключаемых к сети прямым способом, то есть без трансформатора, входными клеммами являются первая, третья, пятая. Исходя из этого, выходные клеммы, к которым подключается нагрузка: вторая, четвертая, шестая.
Таким образом, к первой клемме необходимо подключить фазу А, которая будет выходить на втору клемму, фаза В будет заходить в третью и выходить на четвертую клемму, и фаза С заходит на пятую и выходит на шестую клемму. Однако, в счетчике остаются еще неподключенными две клеммы: седьмая и восьмая, - они являются нулевыми. По большому счету, клеммы 7и 8 являются одной, разветвленной на два выхода. Поэтому нет существенной разницы, к какой из них будет подключен ноль.
Нагрузка же к нулевому проводу подключается уже после УЗО, при этом необходимо следить за тем, чтобы данный провод не соединялся с заземлением. То есть заземление подсоединяется еще до устройства защитного отключения, например, на нулевую клемму счетчика электроэнергии.
Осуществляется монтаж нулевой шины, к ней же подсоединяется нулевая клемма УЗО. Также нулевые жилы всех проводов, которые подключаются к нагрузке, должны быть соединены с нулевой шиной. Нулевая шина имеет крепление для установки на din-рейку, и монтируется на одном уровне с автоматическими выключателями, устройством защитного отключения, ограничителями перенапряжения. Далее коммутируется провод с заземлением щита (для этого в корпусе щита предусмотрен специальный болт заземления). От заземления щита провод подсоединяется к шине заземления. Стоит также не забыть подсоединить к шине заземления клемму устройства перенапряжения и, конечно же, провод, который отходит от устройства заземления.
На этом можно считать подключение трехфазного электросчетчика завершенным.
Особенности при проведении работ:
- необходимо предусмотреть установку автоматического выключателя перед ограничителем перенапряжения;
- вводный автоматический выключатель может быть заменен дифференциальным автоматическим выключателем.
