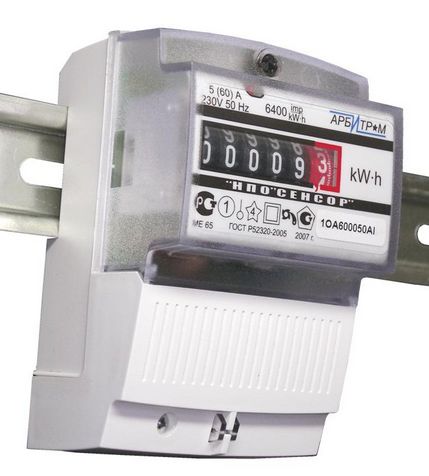

Электрический счетчик – обязательный элемент каждой электросети, основной функцией которого является учет израсходованной электроэнергии. Однако, оказывается, что помимо учета, электросчетчик может использоваться и для ряда других, достаточно интересных и востребованных задач.
Альтернативные задачи, которые может решать электросчетчик
Сразу же отметим, что для реализации дополнительных функций нет необходимости делать какие-либо доработки или же усовершенствования на электросчетчике, то есть для решения других задач достаточно будет его стандартной комплектации.
В первую очередь, как многим наверняка известно, с помощью счетчика вполне реально можно определить есть ли в помещении (доме, квартире) работающее на данный момент электрооборудование (бытовая техника, освещение и пр.). Если диск электросчетчика вращается, пусть и достаточно медленно, то это значит, что такие устройства присутствуют.
Также на основании показаний электросчетчика вполне реально можно определить мощность работающего электрооборудования. Для реализации этой задачи вам понадобится секундомер. К примеру, можно определить: сколько времени понадобится для того, чтобы диск однофазного электросчетчика совершил 40 полных оборотов. Такой тест легко провести, зная, что на диске большинства моделей электросчетчиков присутствует метка, выделяющаяся на фоне диска, и которая заметна в смотровом окошке. Ее и можно использовать при подсчете количества полных вращений диск. Допустим, что время, затраченное на сорок полных вращений диска, составило 75 секунд. Используя информацию на электросчетчике (например, 1 киловатт в час равен 5 тысячам оборотов диска), можно узнать количество израсходованной электроэнергии за 40 оборотов, что будет равно 28800 Ватт в секунду. Зная, что время ушло на это 75 секунд, нетрудно посчитать, что мощность работающих устройств составила 384 Ватта.
С помощью электросчетчика можно узнать силу тока, который проходит через него. Для этого необходимо полученную мощность (384 Вт) разделить на напряжение электросети (220В), что составит 1,74 Ампера.
По показаниям электросчетчика можно определить перегруженность электросети. Для проведения расчетов необходимо будет узнать сечения проводников, отходящих от электросчетчика, с помощью которого просчитывается длительно допустимый ток, который может через них проходить. Допустим, это значение равно 20 Амперам. Умножая данный ток на напряжение электросети, получаем максимально допустимую мощность, которая в этом случае составит 4,4кВт. Взяв для расчетов временной отрезок, скажем в полминуты, рассчитываем, что электросчетчик должен по этим данным отсчитать 132000Вт/с. С использованием информации на электросчетчике, что 1 киловатт в час равен 5 тысячам оборотов диска, рассчитаем максимальное количество оборотов диска, при которых электросеть не будет перегружаться.
132000*5000/3600000= 183 оборота.
Помимо определения перегруженности сети возможно определить и перегруженность самого электросчетчика. Исходя из указанной информации на счетчике, которая определяет условие его нормального функционирования (скажем, это электросети со следующими характеристиками: сила тока 5-15А, напряжение 220В, 1 киловатт в час равен 1250 оборотам диска). Из расчета максимально допустимого тока, определяем допустимую мощность: 220*15=3,3кВт. Опять возьмем расчетное время в 30 секунд, и определим объем израсходованной электроэнергии:
3,3кВт*30с=99кВт/с.
Рассчитаем количество оборотов диска: 99000*1250/3600000=34,3 оборота.
Исходя из полученного результата можно сделать вывод: если за полминуты диск электросчетчика совершает менее 34 полных оборотов, то само устройство не перегружено.
Электрический счетчик – обязательный элемент каждой электросети, основной функцией которого является учет израсходованной электроэнергии. Однако, оказывается, что помимо учета, электросчетчик может использоваться и для ряда других, достаточно интересных и востребованных задач.
Альтернативные задачи, которые может решать электросчетчик
Сразу же отметим, что для реализации дополнительных функций нет необходимости делать какие-либо доработки или же усовершенствования на электросчетчике, то есть для решения других задач достаточно будет его стандартной комплектации.
В первую очередь, как многим наверняка известно, с помощью счетчика вполне реально можно определить есть ли в помещении (доме, квартире) работающее на данный момент электрооборудование (бытовая техника, освещение и пр.). Если диск электросчетчика вращается, пусть и достаточно медленно, то это значит, что такие устройства присутствуют.
Также на основании показаний электросчетчика вполне реально можно определить мощность работающего электрооборудования. Для реализации этой задачи вам понадобится секундомер. К примеру, можно определить: сколько времени понадобится для того, чтобы диск однофазного электросчетчика совершил 40 полных оборотов. Такой тест легко провести, зная, что на диске большинства моделей электросчетчиков присутствует метка, выделяющаяся на фоне диска, и которая заметна в смотровом окошке. Ее и можно использовать при подсчете количества полных вращений диск. Допустим, что время, затраченное на сорок полных вращений диска, составило 75 секунд. Используя информацию на электросчетчике (например, 1 киловатт в час равен 5 тысячам оборотов диска), можно узнать количество израсходованной электроэнергии за 40 оборотов, что будет равно 28800 Ватт в секунду. Зная, что время ушло на это 75 секунд, нетрудно посчитать, что мощность работающих устройств составила 384 Ватта.
С помощью электросчетчика можно узнать силу тока, который проходит через него. Для этого необходимо полученную мощность (384 Вт) разделить на напряжение электросети (220В), что составит 1,74 Ампера.
По показаниям электросчетчика можно определить перегруженность электросети. Для проведения расчетов необходимо будет узнать сечения проводников, отходящих от электросчетчика, с помощью которого просчитывается длительно допустимый ток, который может через них проходить. Допустим, это значение равно 20 Амперам. Умножая данный ток на напряжение электросети, получаем максимально допустимую мощность, которая в этом случае составит 4,4кВт. Взяв для расчетов временной отрезок, скажем в полминуты, рассчитываем, что электросчетчик должен по этим данным отсчитать 132000Вт/с. С использованием информации на электросчетчике, что 1 киловатт в час равен 5 тысячам оборотов диска, рассчитаем максимальное количество оборотов диска, при которых электросеть не будет перегружаться.
132000*5000/3600000= 183 оборота.
Помимо определения перегруженности сети возможно определить и перегруженность самого электросчетчика. Исходя из указанной информации на счетчике, которая определяет условие его нормального функционирования (скажем, это электросети со следующими характеристиками: сила тока 5-15А, напряжение 220В, 1 киловатт в час равен 1250 оборотам диска). Из расчета максимально допустимого тока, определяем допустимую мощность: 220*15=3,3кВт. Опять возьмем расчетное время в 30 секунд, и определим объем израсходованной электроэнергии:
3,3кВт*30с=99кВт/с.
Рассчитаем количество оборотов диска: 99000*1250/3600000=34,3 оборота.
Исходя из полученного результата можно сделать вывод: если за полминуты диск электросчетчика совершает менее 34 полных оборотов, то само устройство не перегружено.
