Особенности выбора автоматических выключателей для частной электросети

Ни одна современная электросеть, соответствующая элементарным требованиям электробезопасности, не может обходиться без таких средств, как автоматические выключатели. На сегодняшний день проблем с приобретением данных устройств не существует – достаточно заглянуть в любой специализированный магазин (например, интернет магазин 21vek-220v.ru) и подобрать для своей сети необходимую модель. Однако, вот как раз на этапе выбора устройств защиты многие потребители испытывают серьезные затруднения, не зная чему отдать свое предпочтение.

Выбор автоматического выключателя

Прежде всего, необходимо четко себе представлять, что автоматический выключатель, использующийся для защиты линии розеток, должен иметь номинал не менее 16А. Что же касается линий освещения, то значение номинала автомата в этом случае составляет не менее 10А. Такое требование объясняется следующим:

• электрооборудование, использующееся в быту, подключается к электросети посредством сетевого шнура, сечение жил которого должно быть не менее 0,75мм². Соответственно, номинальный ток, который может пропустить через себя данное сечение как раз и составляет 16А.

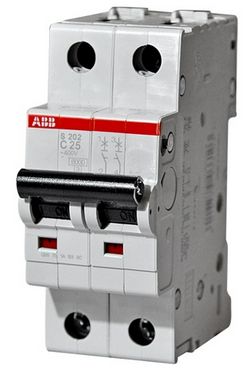

Если на линию розеток поставить автоматический выключатель с номиналом 25А (Автоматический выключатель ABB 1-пол. S201 C25) и при этом сечение сетевого провода так и останется 0,75мм², то в случае возникновения аварийных ситуаций, устройство будет реагировать только тогда, когда значение тока превысит 25А, в то время как провод может и не выдержать таких повышенных токов, что может привести к его оплавлению, разрушению изоляции, и как результат – возгоранию.

Такая же ситуация наблюдается и со светильниками, только в линиях освещения используется провод с сечением 0,5мм², который способен пропускать через себя токи до 10А.

Следующий критерий выбора автомата – его тип (B,C,D). Для бытовых сетей интерес представляют только автоматические выключатели типа В и С.

Автоматический выключатель типа В представляет собой защитное устройство, срабатывающее при превышении значения тока в 3-5 Iном. Для автомата типа С (Автоматический выключатель ABB 1-пол. S201 C16) – это же значение составляет 5-10 Iном. Время, за которое точно сработает автоматический выключатель, зависит от защитных свойств устройства.

Исходя из расчетов, получается, что для срабатывания автомата В 16А необходим ток более 80А. Для автомата С 16А критический ток составляет не менее 160А. Как определиться с сечением провода, которое сможет выдерживать такие токи? Для этого необходимо вспомнить теорию из курса физики:

R=UI; S=0,0175xL/S

Допустим, что автоматический выключатель защищает линию розеток, где длина электропровода составляет 100м. В данном случае расчетное сечение получается 1,25мм². С учетом требований ПУЭ, минимальное значение сечения медного проводника должно быть не менее 1,5мм², чтобы обеспечивалась необходимая механическая прочность. То есть для наших условий необходимо использовать проводку с сечением 1,5мм², тем самым мы обеспечим нормальную работу автоматического выключателя и не нарушим требования ПУЭ.

Для автоматического выключателя типа С данные расчеты дадут следующий результат:

• достаточным сечением медного кабеля будет являться 2,5мм²
