Многим из нас знакома такая ситуация, когда в случае постоянного выбивания автоматического выключателя, приобретается устройство защиты большего номинала (например, в интернет магазине 21vek-220v.ru), как говорится, про запас, чтобы предотвратить случаи частого “ложного” срабатывания. Какие недостатки данного решения?
Причины и последствия частого срабатывания автоматического выключателя

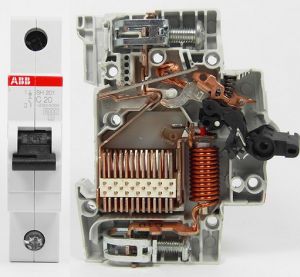

Рассмотрим такую ситуацию: в бытовой электролинии на розеточной электроцепи был установлен автоматический выключатель номиналом 16А (Автоматический выключатель ABB 1-пол. SH201L C16), однако из-за частого его срабатывания было принято решение о его замене на более мощное устройство защиты (Автоматический выключатель ABB 1-пол. S201 C25). В результате проделанной работы частые срабатывания автомата прекратились, однако интересует вопрос: какие негативные последствия в данном случае можно ожидать, и какова вероятность их возникновения?
Начнем с теории, точнее с правил СНиП, согласно которых выбираются автоматические выключатели с учетом характеристик электросети. Итак, выбор автомата должен осуществляться с соблюдением того условия, чтобы обеспечивалась защита электропроводки от перегревов и оплавления ее изоляции. То есть задачей автоматического выключателя является оперативное отключение электропитания в сети до того момента, пока значение тока не достигнет критического уровня для кабеля.
Если к электролинии подключается нагрузка, мощность которой превышает номинальную для данной электролинии, то это сопровождается нагревом кабелей, что в конечном итоге может привести к выходу их из строя. Для защиты от перегрева в автоматическом выключателе предусмотрен тепловой расцепитель, который при повышении температуры кабелей осуществляет разрыв электроцепи, тем самым защищая ее от перегрузки.
Какие процессы будут происходить в описанном выше примере, то есть при замене автоматического выключателя с номиналом 16А на автомат 25А?
Допустим, ток в цепи до замены был 18А, что и приводило к срабатыванию автомата. После замены срабатывания автомата прекратились, но стоит учесть что сечение проводов электропроводки не изменилось. То есть значение тока для нашей электропроводки так и осталось высоким, а значит нагревание проводов не прекратилось. Последствиями такой ситуации в уже ближайшем времени может стать оплавление изоляции, и, как результат, - возгорание.
Решить проблему срабатывания можно несколькими способами:
- если автоматический выключатель срабатывает при подключении к электроцепи нескольких электропотребителей, тогда можно их не включать одновременно, тем самым электроцепь не будет перегружена;
- в случае срабатывания автомата при подключении только одного мощного потребителя, можно завести от электрощита отдельный провод под данный прибор, защитив его автоматом соответствующего номинала.
Многим из нас знакома такая ситуация, когда в случае постоянного выбивания автоматического выключателя, приобретается устройство защиты большего номинала (например, в интернет магазине 21vek-220v.ru), как говорится, про запас, чтобы предотвратить случаи частого “ложного” срабатывания. Какие недостатки данного решения?
Причины и последствия частого срабатывания автоматического выключателя
Рассмотрим такую ситуацию: в бытовой электролинии на розеточной электроцепи был установлен автоматический выключатель номиналом 16А (Автоматический выключатель ABB 1-пол. SH201L C16), однако из-за частого его срабатывания было принято решение о его замене на более мощное устройство защиты (Автоматический выключатель ABB 1-пол. S201 C25). В результате проделанной работы частые срабатывания автомата прекратились, однако интересует вопрос: какие негативные последствия в данном случае можно ожидать, и какова вероятность их возникновения?
Начнем с теории, точнее с правил СНиП, согласно которых выбираются автоматические выключатели с учетом характеристик электросети. Итак, выбор автомата должен осуществляться с соблюдением того условия, чтобы обеспечивалась защита электропроводки от перегревов и оплавления ее изоляции. То есть задачей автоматического выключателя является оперативное отключение электропитания в сети до того момента, пока значение тока не достигнет критического уровня для кабеля.
Если к электролинии подключается нагрузка, мощность которой превышает номинальную для данной электролинии, то это сопровождается нагревом кабелей, что в конечном итоге может привести к выходу их из строя. Для защиты от перегрева в автоматическом выключателе предусмотрен тепловой расцепитель, который при повышении температуры кабелей осуществляет разрыв электроцепи, тем самым защищая ее от перегрузки.
Какие процессы будут происходить в описанном выше примере, то есть при замене автоматического выключателя с номиналом 16А на автомат 25А?
Допустим, ток в цепи до замены был 18А, что и приводило к срабатыванию автомата. После замены срабатывания автомата прекратились, но стоит учесть что сечение проводов электропроводки не изменилось. То есть значение тока для нашей электропроводки так и осталось высоким, а значит нагревание проводов не прекратилось. Последствиями такой ситуации в уже ближайшем времени может стать оплавление изоляции, и, как результат, - возгорание.
Решить проблему срабатывания можно несколькими способами:
- если автоматический выключатель срабатывает при подключении к электроцепи нескольких электропотребителей, тогда можно их не включать одновременно, тем самым электроцепь не будет перегружена;
- в случае срабатывания автомата при подключении только одного мощного потребителя, можно завести от электрощита отдельный провод под данный прибор, защитив его автоматом соответствующего номинала.
