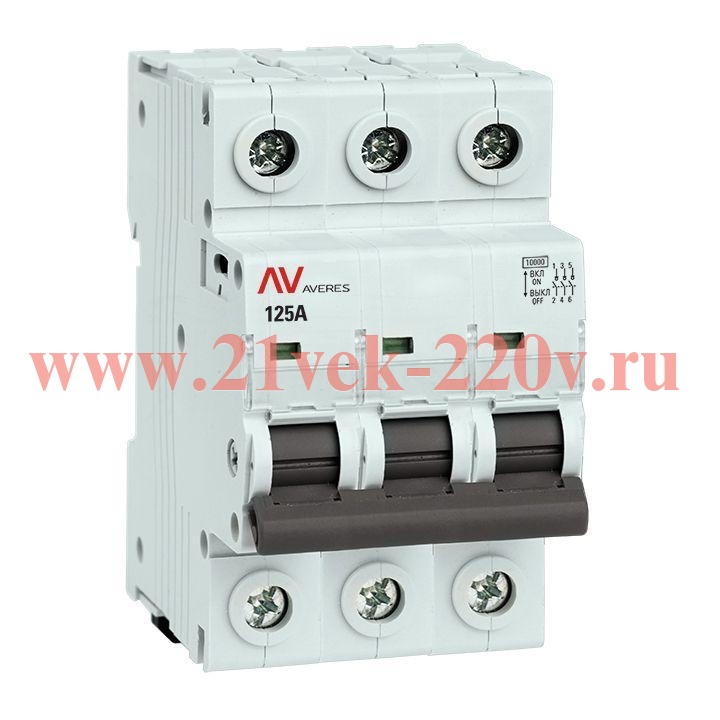

Выключатель нагрузки 3п 125A AVN AVERES EKF avn-3-125-av

Выключатель нагрузки 3п 125A AVN AVERES EKF. Выключатели нагрузки AVN серии AVERES являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических цепях переменного тока. Выключатели предназначены для коммутации активных и индуктивных нагрузок, включая двигатели, уже защищенных другими коммутационными аппаратами. Монтаж и подключение выключателей нагрузки AVN серии AVERES должны осуществляться квалифицированным электротехническим персоналом. Рабочее положение устройства – вертикальное (обозначением «ВКЛ» рукоятки управления – вверх), с отклонением до 5° в любую сторону от указанной плоскости. Перед установкой устройства необходимо убедиться: • в соответствии маркировки выключателя требуемым условиям; • в отсутствии внешних повреждений; • в работоспособности механизма (фиксации при переключении), произведя несколько переключений. Прибор предназначен для коммутации алюминиевым и медным проводом. При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников. Затягивать зажимные винты необходимо с усилием не более 3 Н•м для медных токопроводящих жил и не более 2,2 Н•м для токопроводящих жил из алюминиевых сплавов 8000 серии. Положение в пространстве - на вертикальной плоскости вертикальное или горизонтальное. При вертикальной установке включенному положению выключателя по ГОСТ 21991 должно соответствовать верхнее положение рукоятки, а отключенному – нижнее. При горизонтальной установке включенное положение – справа, а отключенное – слева. ПРИМИНЕНИЕ: Оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи.
