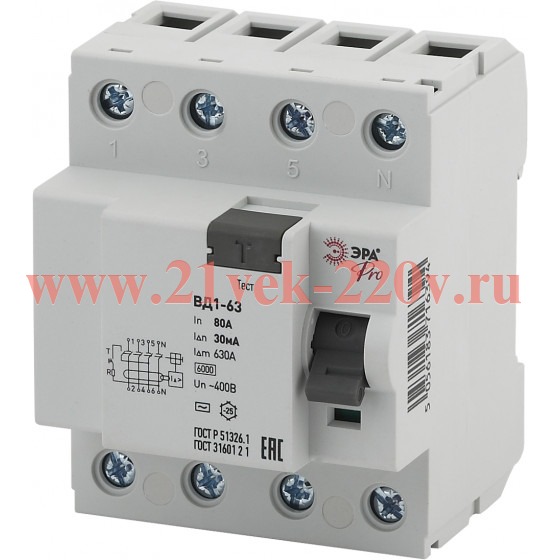

Выключатель дифференциального тока (УЗО) 3P+N 80А 30мА ВД1-63 Pro NO-902-64 ЭРА Б0031903

Выключатель дифференциального тока (УЗО) 3P+N 80А 30мА ВД1-63 Pro NO-902-64 ЭРА

Устройства защитного отключения (УЗО) серии УЗО ВД1-63, УЗО ВД1-63S, функционально не зависит от напряжения в сети и не имеет собственного потребителя электроэнергии. Устройства являются электромеханическими коммутационными аппаратами, выключателями управляемыми дифференциальным током, предназначенными для защиты человека от поражения электрическим током при прикосновении к оголенным токоведущим частям, а также от возникновения возгорания вызванного токами утечки через поврежденную изоляцию. Принцип работы устройства основан на определении тока утечки посредством дифференциального трансформатора, представляющего из себя тороидальный сердечник с тремя обмотками: обмотка фазы, обмотка нейтрали и контрольная обмотка. В нормальном режиме работы токи, протекающие через обмотки фазы и нейтрали, равны, они создают равные магнитные потоки в сердечнике, но противоположные по направлению в результате сумма этих потоков равна нулю. При появлении тока утечки, баланс между магнитными потоками обмоток нарушается и в контрольной обмотке наводится напряжение, пропорциональное току утечки. При превышении заданного значения тока утечки происходит срабатывание механизма расцепления контактов. УЗО используется в сетях переменного тока частотой 50Гц и напряжением 230В для УЗО ВД1-63, УЗО ВД1-63S 1P+N и 400В для УЗО ВД1-63, УЗО ВД1-63S 3P+N. !Внимание! При установке УЗО ВД1-63, УЗО ВД1-63S обязательно должно быть защищено от короткого замыкания с помощью автоматических выключателей или предохранителей, т.к. оно не имеет встроенной защиты от сверх токов и токов короткого замыкания.
