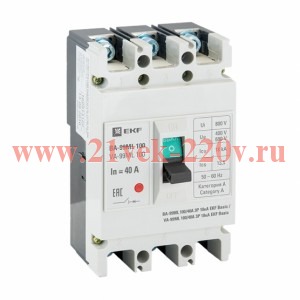

Выключатель автоматический ВА-99МL 100/40А 3P 18кА EKF Basic

Выключатель автоматический ВА-99МL 100/ 40А 3P 18кА EKF Basic. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна, тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Допускается присоединение проводов и шин от источника питания снизу, а проводов и шин к потребителю сверху. При этом все технические характеристики ВА-99ML остаются без изменения. Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Степень защиты (IP)	IP30
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Количество полюсов	3
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	4
  Количество вспомогат. переключающих контактов	0
  Гарантийный срок хранения, лет	5
  Комплектное устройство с утройством защиты	Да
  Диапазон уставки тока расцепления	40...40 А
  Конструкция прибора	Комплектное устройство в корпусе
  Моторный привод встроенный	Нет
  Встроенная защита от замыканий на землю	Нет
  Номин. отключающая способность Icu при 400 В, 50 Гц	18 кА
  Тип элемента управления	Рычаг купольный
  Серия	Basic
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Рабочая отключающая способность, Ics, кА	13,5
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	18 кА
  С расцепителем минимального напряжения	Нет
  Наличие сертификата ТРТС	Да
  Возможность установки индикатора отключения	Да
  Срок службы, лет	10
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	400...400 А
  Диапазон краткосрочной задержки расцепителя короткого замыкания	400...400 А
  Производитель	EKF
  Моторный привод опционально	Да
  Крепление на DIN рейку	Нет
  Номин. напряжение	400...690 В
