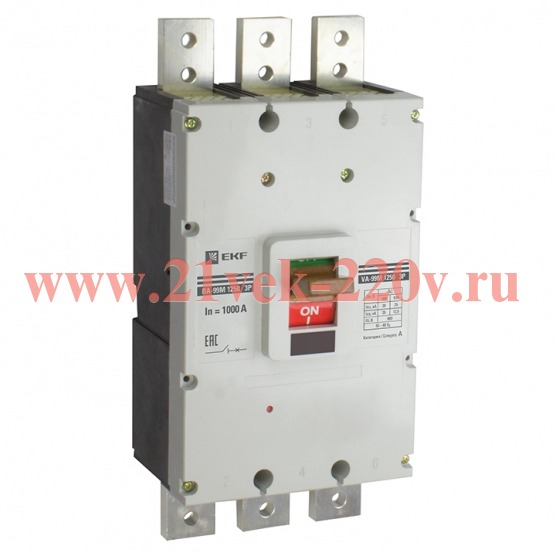

Выключатель автоматический ВА-99М 1600А 3P 35кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.
Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. продолжительный ток Iu1 600 АС расцепителем минимального напряженияНетМоторный привод опциональноДаДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания16000...16000 АДиапазон краткосрочной задержки расцепителя короткого замыкания16000...16000 АПроизводительEKFСрок службы, лет10Гарантийный срок хранения, лет7Комплектное устройство с утройством защитыДаРабочая отключающая способность, Ics, кА35Подходит для монтажа на DIN-рейку (с ?-профилем)НетКрепление на DIN рейкуНетВид подключения главной электрич. цепиПередняя сторонаНомин. отключающая способность по ГОСТ IEC 60898-135 кАКонструкция прибораКомплектное устройство в корпусеНомин. отключающая способность по ГОСТ IEC 60898-1-135 кАДиапазон уставки тока расцепления1600...1600 АКоличество полюсов3Количество вспомогат. нормально замкнутых (НЗ) контактов0Степень защиты (IP)IP30Количество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Моторный привод встроенныйНетЕсть штрихкод на каждой штуке товараДаНаличие сертификата ТРТСДаВозможность установки индикатора отключенияДаСерияPROximaТип подключения силовой электрич. цепиБолтовое соединениеВстроенная защита от замыканий на землюНетНомин. отключающая способность Icu при 400 В, 50 Гц35 кАТип элемента управленияРычаг купольныйНомин. напряжение400...690 В
Номинальный ток длительной нагрузки Iu: | 1600 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 1600 |
Диапазон настройки устройства защиты от перегрузки по: | 1600 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 16000 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 16000 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
