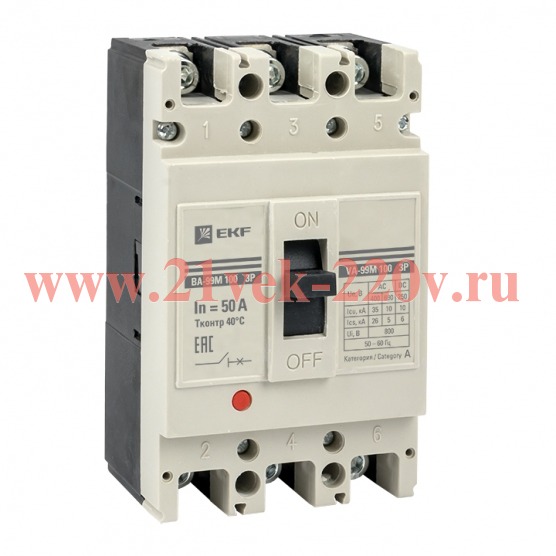

Выключатель автоматический ВА-99М 100/ 50А 3P 35кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.
Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Степень защиты (IP)IP30Рабочая отключающая способность, Ics, кА15Подходит для монтажа на DIN-рейку (с ?-профилем)НетСрок службы, лет10С расцепителем минимального напряженияНетДиапазон краткосрочной задержки расцепителя короткого замыкания500...500 АМоторный привод опциональноДаНомин. напряжение400...690 ВНомин. продолжительный ток Iu50 АВозможность установки индикатора отключенияДаКоличество полюсов3Гарантийный срок эксплуатации, лет7Номин. отключающая способность по ГОСТ IEC 60898-1-135 кАКонструкция прибораКомплектное устройство в корпусеКомплектное устройство с утройством защитыДаДиапазон уставки тока расцепления50...50 АМоторный привод встроенныйНетТип подключения силовой электрич. цепиБолтовое соединениеКрепление на DIN рейкуНетДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания500...500 АНомин. отключающая способность по ГОСТ IEC 60898-126 кАТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц35 кАВстроенная защита от замыканий на землюНет
Количество вспомогательных замыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 50 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 50 |
Диапазон настройки устройства защиты от перегрузки по: | 50 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
