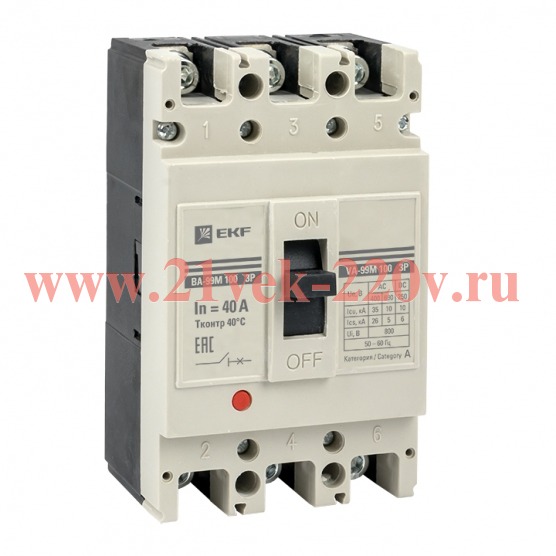

Выключатель автоматический ВА-99М 100/40А 3P 35кА EKF PROxima

Выключатель автоматический ВА-99М 100/40А 3P 35кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.

Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. отключающая способность Icu при 400 В, 50 Гц	35 кА
  Встроенная защита от замыканий на землю	Нет
  Гарантийный срок эксплуатации, лет	7
  Степень защиты (IP)	IP30
  Вид подключения главной электрич. цепи	Передняя сторона
  Конструкция прибора	Комплектное устройство в корпусе
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	35 кА
  Диапазон уставки тока расцепления	40...40 А
  Возможность установки индикатора отключения	Да
  Номин. отключающая способность по ГОСТ IEC 60898-1	26 кА
  Крепление на DIN рейку	Нет
  Рабочая отключающая способность, Ics, кА	15
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Моторный привод опционально	Да
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	400...400 А
  С расцепителем минимального напряжения	Нет
  Диапазон краткосрочной задержки расцепителя короткого замыкания	400...400 А
  Срок службы, лет	10
  Моторный привод встроенный	Нет
  Комплектное устройство с утройством защиты	Да
  Номин. напряжение	400...690 В
  Номин. продолжительный ток Iu	40 А
  Тип подключения силовой электрич. цепи	Болтовое соединение
