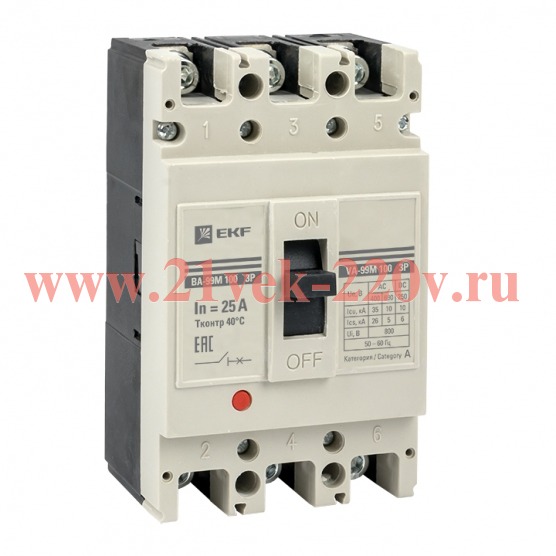

Выключатель автоматический ВА-99М 100/ 25А 3P 35кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.
Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. напряжение400...690 ВС расцепителем минимального напряженияНетСрок службы, лет10Моторный привод опциональноДаНомин. продолжительный ток Iu25 АВозможность установки индикатора отключенияДаРабочая отключающая способность, Ics, кА15Подходит для монтажа на DIN-рейку (с ?-профилем)НетНомин. отключающая способность по ГОСТ IEC 60898-1-135 кАСтепень защиты (IP)IP30Гарантийный срок эксплуатации, лет7Вид подключения главной электрич. цепиПередняя сторонаКомплектное устройство с утройством защитыДаТип подключения силовой электрич. цепиБолтовое соединениеТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц35 кАВстроенная защита от замыканий на землюНетКрепление на DIN рейкуНетКонструкция прибораКомплектное устройство в корпусеМоторный привод встроенныйНетКоличество полюсов3Диапазон краткосрочной задержки расцепителя короткого замыкания250...250 АНомин. отключающая способность по ГОСТ IEC 60898-126 кАДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания250...250 АДиапазон уставки тока расцепления25...25 А
Количество вспомогательных замыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 25 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 25 |
Диапазон настройки устройства защиты от перегрузки по: | 25 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
