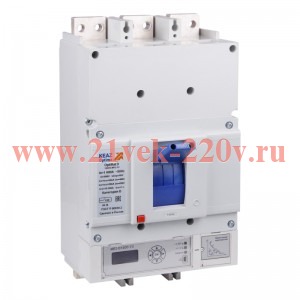

Выключатель автоматический OptiMat D800N-MR2-У3 КЭАЗ 307837

Выключатель автоматический OptiMat D800N-MR2-У3 КЭАЗ

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 800 А. Серия автоматических выключателей в литом корпусе OptiMat D - это современное поколение трехполюсных автоматических выключателей стационарного, втычного и выдвижного исполнений, оснащенных термомагнитными регулируемыми и микропроцессорными расцепителями предназначенных для защиты электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий.

• Категория ETIM: Силовой автоматический выключатель (EC000228)
• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 210
• Габариты изделия: Высота (мм): 378
• Габариты изделия: Глубина (мм): 206

• Количество полюсов: 3
• Номинальный ток In (А): 800
• Диапазон регулировки теплового расцепителя (А): 0,4-1In
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 20
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 50
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1,5-10In
• Рабочий диапазон сетевого напряжения (В): 0,04-1
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Номинальное напряжение изоляции Ui (В): 750
• Номинальное импульсное напряжение Uimp (кВ): 8
• С расцеплением под напряжением: да
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR2.0
• Контрольная температура (°С): 30
• Номинальный продолжительный ток Iu (А): 800
• Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 20
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
• Время номинально кратковременно выдерживаемого тока tcw (с): 1
• Номинальный кратковременно выдерживаемый ток Icw (А): 9 600
• Уставки рабочего тока расцепителя IR (А): 320;360;400;440;480;520;560;600;640;680;720;760;800
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 9600
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;Мгн.
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм?): 180
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 50)
• Вид присоединяемых проводников: шина/провод
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP30
• Диапазон рабочих температур (?С): от -40°С до +70°С
• Комплексная защита от замыканий на землю: нет
• Категория применения: B

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
• Тип элемента управления: рычажковый (перекидной рычаг)
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет
