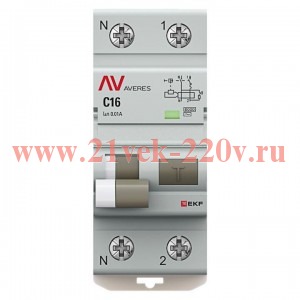

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 10мА тип AC 6кА DVA-6 AVERES EKF
Автоматические выключатели дифференциального тока DVA-6 и DVA-10 серии AVERES применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Предназначены для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки и защиты электрооборудования при повреждении изоляции проводников и неисправностях; предотвращают возгорания и пожары, возникающие вследствие возникновения токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю; обеспечивают автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях. Защитные шторки на клеммах выключателей закрывают пространство за клеммой и делают невозможным неправильное подключение проводника. На литой лицевой панели выключателя имеется цветовой индикатор физического состояния контактной группы и окно для удобной маркировки цепей. Автоматические выключатели дифференциального тока DVA-6 и DVA-10 серии AVERES соответствуют ГОСТ IEC 61009-1.
Техническая спецификация
Статус | Регулярная |
Серия | Averes |
Серия продукции | DVA-6 |
Общ. количество полюсов | 2 |
Тип напряжения | AC (перемен.) |
Количество защищенных полюсов | 1 |
Номин. напряжение, В | 230 |
Номин. ток, А | 16 |
Частота | 50/60 Гц |
Характеристика срабатывания (кривая тока) | C |
Тип тока утечки | AC (перемен.) |
Тип модуля дифференциальной защиты | Электромеханический |
Номин. ток утечки, А | 0,01 |
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
Характеристика отключения | Прочее |
Устойчивость к импульсному току, кА | 6 |
Класс токоограничения | 3 |
Степень защиты (IP) | IP20 |
Глубина установочная (встраив.), мм | 79 |
Номин. напряжение изоляции Ui, В | 500 |
Категория перенапряжения | 3 |
Степень загрязнения | 3 |
Модульная ширина (общ. кол-во модульных расстояний) | 2 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 | 0...25 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 | 0...16 |
С блокировкой | Нет |
Рабочая температура окружающей среды, °C | -40...50 |
Защита от ложного срабатывания | Нет |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Гарантийный срок хранения | 10 лет |
Гарантийный срок эксплуатации | 10 лет |
Срок службы, лет | 25 |
Механическая износостойкость, кол-во циклов | 20000 |
Коммутационная износостойкость, кол-во циклов | 10000 |
