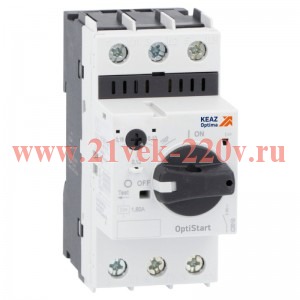

Выключатель автоматический 4А T2 OptiStart MP 32RH КЭАЗ 340145

Выключатель автоматический 4А T2 OptiStart MP 32RH КЭАЗ

Автоматические выключатели защиты двигателя OptiStart MP предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами (главным образом, в стационарных установках). Аппаратыприменяются для: проведения токов в «В» нормальном режиме; защиты асинхронных электродвигателей с короткозамкнутым ротором, контакторов и пускателей от токов,возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы; дистанционного пуска двигателей непосредственным подключением к сети остановки с частотой не более 25 включений в час в цепях с номинальным напряжением до 690 В и токи 100 А. Серия автоматических выключателей OptiStart МР выполнена с переключателем кнопочного или поворотного типа, имеет компактные размеры, что позволяет устанавливать данные выключатели на стандартную DIN-рейку и сохранять свободное пространство в щите. Автоматические выключатели OptiStart MP выпускаются как в комплектации только с электромагнитным расцепителем, так и в паре с биметаллическим, с обратно-зависимой выдержкой времени, тепловым расцепителем. В ассортименте представлены выключатели со стандартной и повышенной ПКС. Состояние автоматического выключателя контролируется посредством информации с сигнального контакта.

Автоматический 3 полюсный выключатель защиты двигателя 10А класса теплового расцепителя переменного тока с предельной коммутационной способностью при переменном токе кА на номинальный ток 4 А с уставкой расцепителей токов короткого замыкания 52 и диапазоном регулировки теплового расцепителя 2,5-4 А.

• Категория ETIM: Автоматический выключатель (автомат) защиты двигателя (EC000074)

• Габариты изделия: Ширина (мм): 44,8
• Габариты изделия: Высота (мм): 96,6
• Габариты изделия: Глубина (мм): 91,1

• Мощность двигателя Р (kW) для AC3, V=690AC: 3
• Мощность двигателя Р (kW) для AC3, V=230AC: 0,75
• Мощность двигателя Р (kW) для AC3, V=400AC: 1,5
• Количество полюсов: 3
• Номинальный ток In (А): 4
• Диапазон регулировки теплового расцепителя (А): 2,5-4
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Уставка расцепителей токов короткого замыкания: 52
• Вид расцепителей: термомагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Класс теплового расцепителя: 10А
• Номинальный продолжительный ток Iu (А): 4
• Чувствительность к обрыву фазы: да
• Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 52
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100

• Тип подключения: винтовое соединение
• Конструктивное исполнение: Встраиваемое устройство стационарной установки

• Степень защиты (IP): IP20

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
• Дополнительное оборудование: Нет
• С интегрированным вспомогательным переключателем: нет
• С встроенным расцепителем пониженного напряжения: нет
