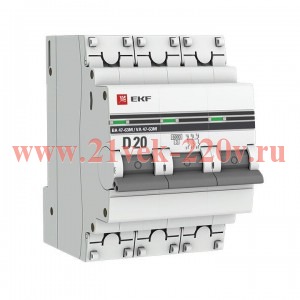

Выключатель автоматический 3п D 20А 6кА ВА 47-63M с одним магн. расцеп. EKF mcb4763m-6-3-20D-pro

Автоматический выключатель 3P 20А (D) 6кА ВА 47-63M без теплового расцепителя EKF PROxima. Ассортимент продукции EKF включает в себя широкий ряд современных, надежных и высокоэффективных модульных автоматических выключателей, которые находят свое применение в промышленных, коммерческих, административных и жилых зданиях. Модульный автоматический выключатель — это компактный прибор, позволяющий осуществлять ручное отключение и включение управляемых ими участков цепи и обеспечивающий защиту элетросети от короткого замыкания и перегрузки. Устанавливается в настенном щите или напольном шкафу на DIN-рейку. Компания EKF предлагает приборы для сетей с любыми параметрами (однополюсный, двухполюсный, трёхполюсный автоматический выключатель, а также выключатель в четырёхполюсном исполнении). Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Возможна коммутация алюминиевым и медным проводом.

ПРИМЕНЕНИЕ: Автоматические выключатели ВА 47-63 6 кА EKF PROxima применяются в административных, промышленных и жилых сооружениях: • проведение тока в нормальном режиме; • оперативное управление участками электрических цепей; • защита от токов перегрузки и короткого замыкания; • в качестве основного элемента системы конечного распределения.

Класс токоограничения – ограничивает ток короткого замыкания в пределах 1/3 полупериода (2,5-6 мс).

Предельная коммутационная способность (ПКС) – это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия выключателя по превышению тока нагрузки.

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.

В – выключатель сработает между 3- и 5-кратным значениями номинального тока. Применяют в сетях с небольшим либо отсутствующим пусковым повышением тока (осветительные).

С – выключатель сработает между 5- и 10-кратным значениями номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (офисные помещения).

D – выключатель сработает между 10- и 14-кратным значениями номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.
