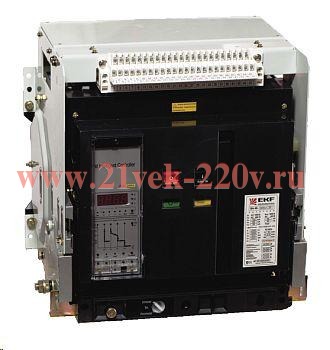

Выключатель автоматический 3п 5000/3200А 50кА ВА-45 выкатн. EKF
Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Техническая спецификация
Статус | Заказная |
Серия | PROxima |
Тип оборудования | Аксессуар |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 100 |
Номин. продолжительный ток Iu, А | 3 200 |
Диапазон установки расцепителя перегрузки, А | 1280...3200 |
Номин. напряжение, В | 400...690 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Кнопка нажимная |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 12800...32000 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 12800...256000 |
Подходит для монтажа на DIN-рейку (?-типа) | Нет |
Встроенная защита от замыканий на землю | Да |
С расцепителем минимального напряжения | Да |
Конструкция прибора | Выдвижное/выкатное устройство |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Есть штрихкод на каждой штуке товара | Да |
