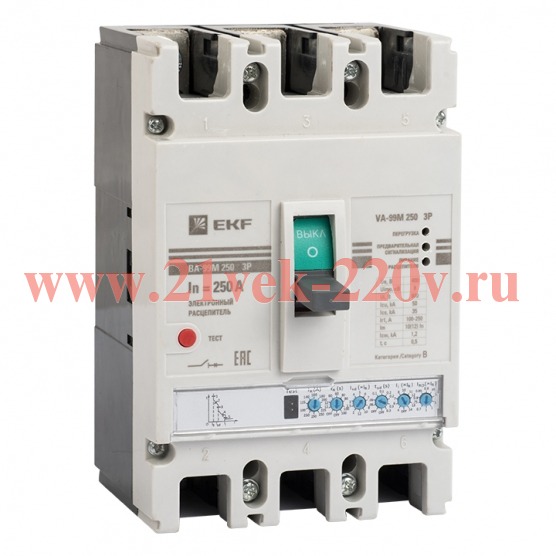

Выключатель автоматический 3п 250/250А 50кА ВА-99М PROxima электр. расцеп. EKF mccb99-250-250me

Выключатель автоматический ВА-99М 250/250А 3P 50кА с электронным расцепителем EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.

Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. напряжение	400...690 В
  С расцепителем минимального напряжения	Нет
  Моторный привод опционально	Да
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	50 кА
  Встроенная защита от замыканий на землю	Нет
  Количество полюсов	3
  Степень защиты (IP)	IP30
  Возможность установки индикатора отключения	Да
  Номин. отключающая способность по ГОСТ IEC 60898-1	35 кА
  Вид подключения главной электрич. цепи	Передняя сторона
  Крепление на DIN рейку	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	500...4000 А
  Номин. продолжительный ток Iu	250 А
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	50 кА
  Диапазон уставки тока расцепления	100...250 А
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Моторный привод встроенный	Нет
  Конструкция прибора	Комплектное устройство в корпусе
  Комплектное устройство с утройством защиты	Да
  Диапазон краткосрочной задержки расцепителя короткого замыкания	400...3000 А
