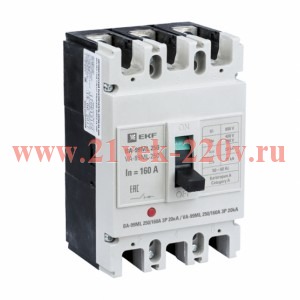

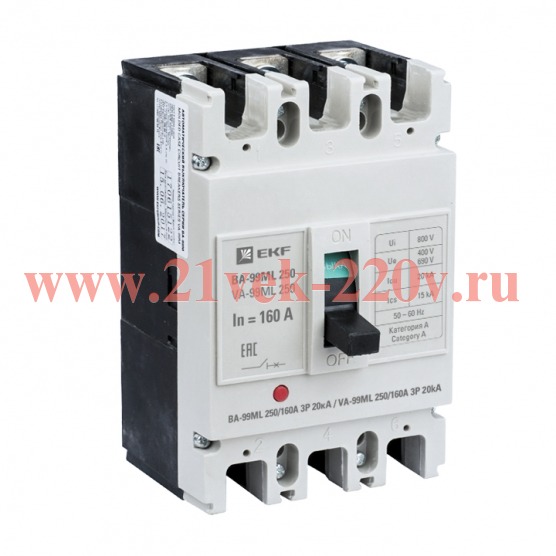

Выключатель автоматический 3п 250/160А 20кА ВА-99МL Basic EKF mccb99-250-160mi

Автоматический выключатель ВА-99МL 250/160А 3P 20кА EKF Basic. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна, тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Допускается присоединение проводов и шин от источника питания снизу, а проводов и шин к потребителю сверху. При этом все технические характеристики ВА-99ML остаются без изменения. Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. напряжение	400...690 В
  Возможность установки индикатора отключения	Да
  Номин. продолжительный ток Iu	160 А
  Номин. отключающая способность по ГОСТ IEC 60898-1	20 кА
  Крепление на DIN рейку	Нет
  Вид подключения главной электрич. цепи	Передняя сторона
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	20 кА
  Рабочая отключающая способность, Ics, кА	15
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Срок службы, лет	10
  Моторный привод опционально	Да
  С расцепителем минимального напряжения	Нет
  Моторный привод встроенный	Нет
  Степень защиты (IP)	IP30
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	20 кА
  Встроенная защита от замыканий на землю	Нет
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	4
  Количество вспомогат. переключающих контактов	0
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Есть штрихкод на каждой штуке товара	Да
  Диапазон уставки тока расцепления	160...160 А
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	1600...1600 А
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Диапазон краткосрочной задержки расцепителя короткого замыкания	1600...1600 А
  Количество полюсов	3
