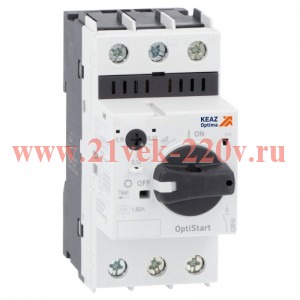

Выключатель автоматический 32А T2 OptiStart MP 32RH КЭАЗ 340144

Выключатель автоматический 32А T2 OptiStart MP 32RH КЭАЗ

Автоматические выключатели защиты двигателя OptiStart MP предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами (главным образом, в стационарных установках). Аппаратыприменяются для:

•  проведения токов в «В» нормальном режиме;
• защиты асинхронных электродвигателей с короткозамкнутым ротором, контакторов и пускателей от токов, возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы;
• дистанционного пуска двигателей непосредственным подключением к сети остановки с частотой не более 25 включенийв час в цепях с номинальным напряжением до 690 В и токи 100 А.

Серия автоматических выключателей OptiStart МР выполнена с переключателем кнопочного или поворотного типа, имеет компактные размеры, что позволяет устанавливать данные выключатели на стандартную DIN-рейку и сохранять свободное пространство в щите. Автоматические выключатели OptiStart MP выпускаются как в комплектации только с электромагнитным расцепителем, так и в паре с биметаллическим, с обратно-зависимой выдержкой времени, тепловым расцепителем. В ассортименте представлены выключатели со стандартной и повышенной ПКС. Состояние автоматического выключателя контролируется посредством информации с сигнального контакта.

• • Категория ETIM: Автоматический выключатель (автомат) защиты двигателя (EC000074)
  Габариты и материалы
  • Габариты изделия: Ширина (мм): 44,8
  • Габариты изделия: Высота (мм): 96,6
  • Габариты изделия: Глубина (мм): 91,1
  Электротехнические характеристики
  • Мощность двигателя Р (kW) для AC3, V=690AC: 30
  • Мощность двигателя Р (kW) для AC3, V=230AC: 7,5
  • Мощность двигателя Р (kW) для AC3, V=400AC: 15
  • Количество полюсов: 3
  • Номинальный ток In (А): 32
  • Диапазон регулировки теплового расцепителя (А): 24-32
  • Род тока: AC
  • Номинальное рабочее напряжение переменного тока Ue (В): 690
  • Уставка расцепителей токов короткого замыкания: 416
  • Вид расцепителей: термомагнитный
  • Номинальное напряжение изоляции Ui (В): 690
  • Номинальное импульсное напряжение Uimp (кВ): 6
  • Класс теплового расцепителя: 10А
  • Номинальный продолжительный ток Iu (А): 32
  • Чувствительность к обрыву фазы: да
  • Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 416
  • Предельная коммутационная способность переменного тока Icu при 690AC (кА): 4
  • Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
  • Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
  • Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 25
  • Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 2
  • Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100
  Монтажные характеристики
  • Тип подключения: винтовое соединение
  • Конструктивное исполнение: Встраиваемое устройство стационарной установки
  Эксплуатационные характеристики
  • Степень защиты (IP): IP20
  Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
  • Дополнительное оборудование: Нет
  • С интегрированным вспомогательным переключателем: нет
  • С встроенным расцепителем пониженного напряжения: нет
  ?
