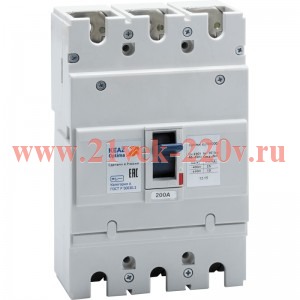

Выключатель автоматический 25кА OptiMat E250N125 УХЛ3 КЭАЗ 230652

Выключатель автоматический 25кА OptiMat E250N125 УХЛ3 КЭАЗ

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 125 А. Серия автоматических выключателей в литом корпусе OptiMat E – это надёжные и простые в использовании защитные устройства, предназначенные для применения в распределительных системах низкого напряжения, для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в сутки. Выключатели с приёмкой Российского морского регистра судоходства (далее РС) и приёмкой Российского речного регистра (далее РРР) предназначены для защиты судового электрооборудования и портовой инфраструктуры. Выключатели с приёмкой АЭС предназначены для защиты атомных электростанций.

Преимущества:

• Оптимальная защита как от коротких замыканий, так и от перегрузок с высокой эффективностью всего двумя габаритами. Наличие оптимального уровня ПКС - от 10 до 40 кА для использования на большинстве объектов;

• Оптимальный набор дополнительных аксессуаров расширяет функциональное применение выключателей и облегчает эксплуатацию электроустановок;

• Применение современных материалов: серебросодержащие контакты уменьшают переходные сопротивления, увеличивают стойкость к свариванию при высокой стойкости к износу; пластмасса, не поддерживающаягорение, с повышенными электроизоляционными свойствами и высокой дугостойкостью;

• Возможность установки выключателя в любом пространственном положении, подвод питания сверху и снизу, без ухудшения технических характеристик выключателя;

• Автоматические выключатели OptiMat E могут эксплуатироваться в диапазоне температур от-60 до +40 °C.
• Основные характеристики
• Классификация
• Базовая уставка: да
• Категория ETIM: Силовой автоматический выключатель (EC000228)
• Тип изделия: Выключатель автоматический
• Габариты и материалы
• Габариты изделия: Ширина (мм): 105
• Габариты изделия: Высота (мм): 165
• Габариты изделия: Глубина (мм): 60
• Электротехнические характеристики
• Количество полюсов: 3
• Номинальный ток In (А): 125
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 10
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 25
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1250А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
• Номинальный продолжительный ток Iu (А): 125
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 25
• Уставки рабочего тока расцепителя IR (А): 125
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 1250
• Монтажные характеристики
• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм): 120
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых шин (мм): 150
• Вид присоединяемых проводников: шина/провод
• Эксплуатационные характеристики
• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (С): от -60°С до +40°С
• Средний срок службы (лет): 10
• Дополнительные особенности
• Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
• Дополнительный расцепитель: Нет
