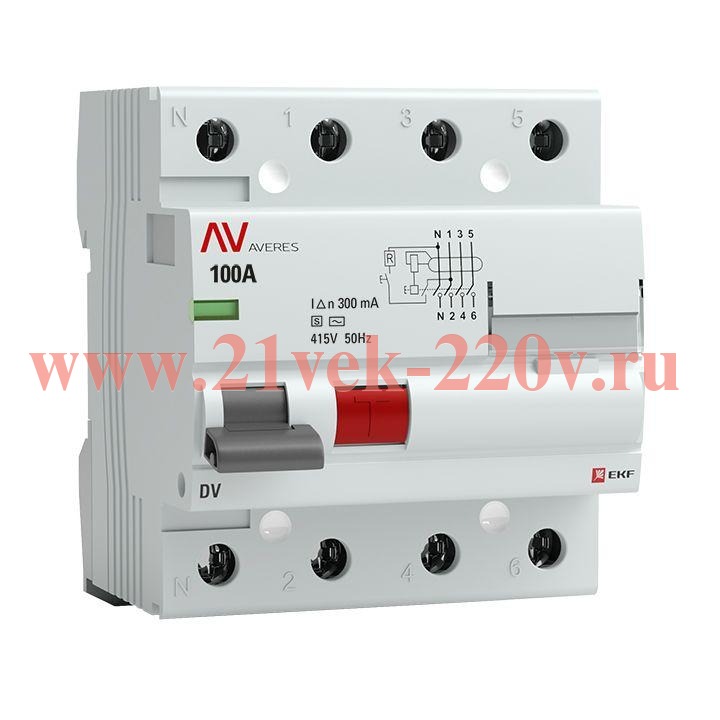

Устройство защитного отключения DV 4P 100А/300мА (S) EKF AVERES. Функция УЗО с номинальными отключающими дифференциальными токами 10 мА и 30 мА – защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, а также защита электрооборудования при повреждении изоляции проводников. Устройства защитного отключения функциями защиты сети от короткого замыкания и нагрузки, превышающей допустимую, не обладают, поэтому обязательно применяются в паре «автомат – УЗО». УЗО на большие дифференциальные токи (от ста миллиампер) обеспечивают пожарную безопасность, препятствуя воспламенению проводки из-за длительного протекания тока утечки.
ПРИМЕНЕНИЕ: Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки. • Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО. • Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. • УЗО тип А применяется в зданиях и жилых помещениях, насыщенных бытовой электронной техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.).
Технические характеристики:
Глубина установочная (встраив.) | 50 мм |
Степень загрязнения | 2 |
Способ монтажа | DIN-рейка (с ?-профилем) 35 мм |
Модульная ширина (общ. кол-во модульных расстояний) | 4 |
Кратковременная задержка срабатывания | Да |
Гарантийный срок эксплуатации, лет | 10 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 мм? |
Есть штрихкод на каждой штуке товара | Да |
Серия | Averes |
Селективная защита | Да |
Номинальное импульсное выдерживаемое напряжение Uimp | 4 000 кВ |
Номин. напряжение изоляции Ui | 660 В |
Номин. отключающая способность по ГОСТ IEC 60898-1 | 10 кА |
Устойчивость к импульсному току | 10 кА |
Серия продукции | DV |
Частота | 50 Гц |
Рабочая температура окружающей среды | -10...50 °C |
Номин. ток | 100 А |
Тип тока утечки | AC (перемен.) |
Отключающая способность при коротком замыкании (Icw) | 10 кА |
Номин. ток утечки | 300 мА |
Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 мм? |
Номин. (расчетное) напряжение | 400 В |
Количество полюсов | 4 |
Степень защиты (IP) | IP20 |
Способ монтажа: | DIN-рейка 35 мм |
Глубина монтажа, установки: | 50 |
Номинальный ток: | 100 |
Номинальное напряжение: | 400 |
Номинальное напряжение изоляции Ui: | 660 |
Количество полюсов: | 4 |
Номинальный ток утечки: | .3 |
Тип по току утечки: | Переменный ток (AC) |
Селективная защита: | Да |
Номинальная предельная наибольшая отключающая способность (Icw): | 10 |
Устойчивость к импульсам тока: | 10 |
Степень загрязнения (число): | 2 |
Ширина в числах модульных расстояний: | 4 |
С кратковременной задержкой отключения: | Да |
Частота (Гц): | 50 Гц |
Степень защиты IP: | IP20 |
Номинальная отключающая способность в соответствии с EN 60898: | 10 |
Сечение однопроволочного проводника с: | 1 |
Сечение однопроволочного проводника по: | 25 |
Сечение многопроволочного гибкого проводника с: | 1 |
Сечение многопроволочного гибкого проводника по: | 16 |
С устройством блокировки: | Нет |
Рабочая температура окружающей среды с: | -10 |
Рабочая температура окружающей среды по: | 50 |
Возможна дополнительная комплектация: | Да |
Номинальное импульсное напряжение: | 4000 |
