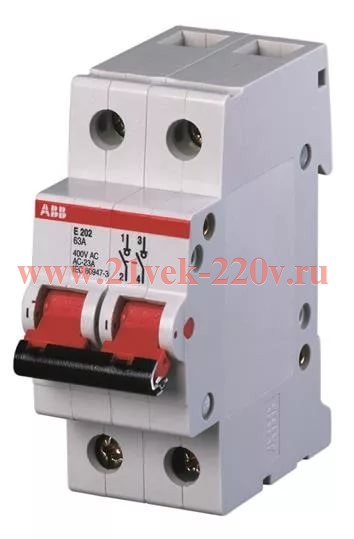

Рубильник 2пол. E202r 80A рычаг крас. ABB

Количество полюсов

2 Н.О.

Номинальное напряжение

400 В

Номинальный ток

80A

Потребляемая мощность

5.15 Вт

Глубина установки

70мм

Ширина

35мм

Вес

190 гр.

Цвет

Серый RAL 7035

Цвет рычага управления

Красный RAL 3000(r)

Отличительные черты

Быстрый демонтаж без снятия шины

Невыпадающие винты с крестообразным/прямым шлицем под отвертку Pozidriv size 2

Возможность подключения до 3-х вспомогательных контактов S2C-H6R

Место для наклейки из комплекта маркировок ILS

Возможность установки замка в положение ВКЛ или ОТКЛ

Сертификация VDE и CCC

Технические характеристики

Коммутирующая способность

1.25 x ln; 1.1 x Un; cosφ=0.3 согласно DIN VDE 0632

AC22-A/AC23-A согласно VDE 0660 раздел 107, DIN EN 60947-3 соотв. IEC 947-3 DC21-B в установках до 60 В(пост.)

Соответствие положения рычага положению контактов

Согласно DIN VDE 0113

Максимальный ток короткого замыкания

25 кА при последовательном соединении с NH 00 с предохранителем gL-gG на 100A

10 кА при последовательном соединении с NH 00 с предохранителем gL-gG на 125A

6 кА при последовательном соединении с NH 00 с предохранителем gL-gG на 125A для E200 125A

Номинальное напряжение

230/400 В; 50/60 Гц

Импульсное выдерживаемое напряжение Uimp

4 кВ согласно EN 60947-1

Рабочая температура

-25º C … +55º C

Температура хранения

-40º C …  +70º C

Устойчивость к атмосферным воздействиям

пост. климат. условия 23/83, 40/93, 55/20 [º C/ отн. влажн.]

перем. климат. условия 25/95 – 40/93 [º C/ отн. влажн.]

Положение для монтажа

Произвольное

Степень защиты

IP10, IP40 при установке в панель щита

Механическая износостойкость

20000 циклов

Электрическая износостойкость

1000 циклов

Минимальное напряжение

12 В перем./пост. при 0,1 ВА

Минимальная нагрузочная способность

24В / 4 мА

Сечение провода

2.5… 50 мм²

Момент затяжки зажимов

5 Нм
