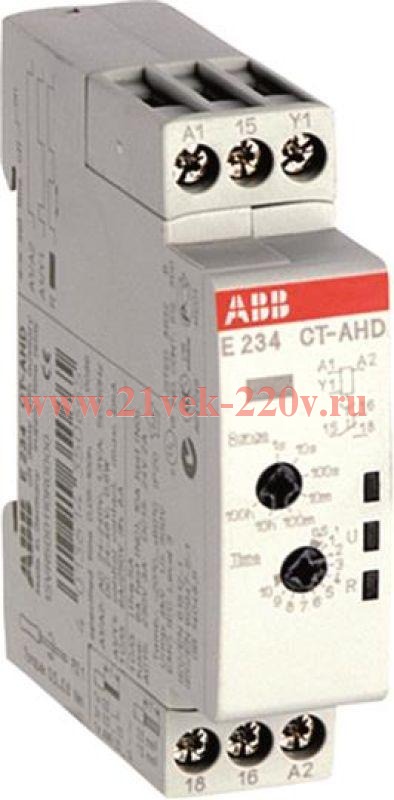

Реле времени ABB CT-AHD.12 (задержка на отключ.) 24-48B DC, 24- 240B AC (7диапазон.0,05с...100ч) 1ПК

Электронное реле времени ABB серии CT-AHD,12 с задержкой на отключение на 24-48В(DC) и 24-240B(AC).

Серия CT-D имеет модульное исполнение корпуса шириной всего 17,5 мм и пригодна для всех вариантов монтажа в распределительных щитах с креплением на DIN-рейку.

Типоряд CT-D является промежуточным вариантом как для промышленного так и для бытового применния. Для максимальной гибкости эксплуатации, выпускается 10 однофункциональных реле и 2 многофункциональных реле с 7 временными диапазонами. Реле имеют 4 или 7 диапазонов выдержки времени от 0,05 секунд до 100 часов. Широкий диапазон напряжения питания позволяет эксплуатировать их в различных странах мира.

Абсолютные шкалы - прямая установка времени задержки без дополнительных вычислительных операций обеспечивает быструю и точную настройку.

Индикация рабочего состояния - светодиоды на лицевой панели отображают все изменения состояния, что упрощает ввод в эксплуатацию и поиск неисправностей.

Коммутируемые токи - на реле времени типоряда CT-D допускается выходная нагрузка до 6 А для устройств с 1 переключающим контактом и до 5 А для устройств с 2 переключающими контактами.

Клеммы для подключения - большое расстояние между клеммами позволяет подключение проводов: 2x1,5 мм2 (2x16 AWG) с наконечниками или 2x2,5 мм2 (2x14 AWG) без наконечников.

Ширина 17,5 мм - при ширине всего 17,5 мм линейка реле времени CT-D идеально подходят для установки в распределительные щиты.

Широкий ассортимент:

- 2 многофункциональных реле

- 10 однофункциональных реле

Напряжение питания:

- широкий диапазон: 12–240 В AC/DC

- мультидиапазон: 24-48 В DC, 24-240 В AC

Временные диапозоны: 7 от 0,05 с до 100 ч или 4 от 0,05 с - 10 мин

Ширина: 17,5 мм

Цвет корпуса: светло-серый (RAL 7035)

Устройства:

- с 1 переключающим контактом (250 В/6 А)

- с 2 переключающими контактами (250 В/5 А)

Управляющий вход: запуск временных функций посредством приложения напряжения на управляющий вход, поляризованный, возможностьпараллельного подключения нагрузки

Температура эксплуатации: от -20 оC до +60 оC

Производственный стандарт: IEC 61812-1, EN 61812-1 + A11, DIN VDE 0435 часть 2021

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

При замыкании управляющего входа A1-Y1/B1 выходное реле немедленно активируется. Если управляющий вход A1-Y1/B1 размыкается, то начинается отсчет установленного времени задержки. Отсчет времени сигнализируется миганием зеленого СИД. По истечении установленного времени выходное релевозвращается в исходное состояние и мигание зеленого светодиода переходит в непрерывное свечение.

При повторном замыкании управляющего входа A1-Y1/B1 до окончания времени задержки, происходит сброс времени и выходное реле не меняет положение. Отсчет времени начинается снова при повторном размыкании управляющего вход A1-Y1/B1.

При прерывании подачи напряжения питаня выходное реле возвращается в исходное состояние и время срабатывания сбрасывается.
