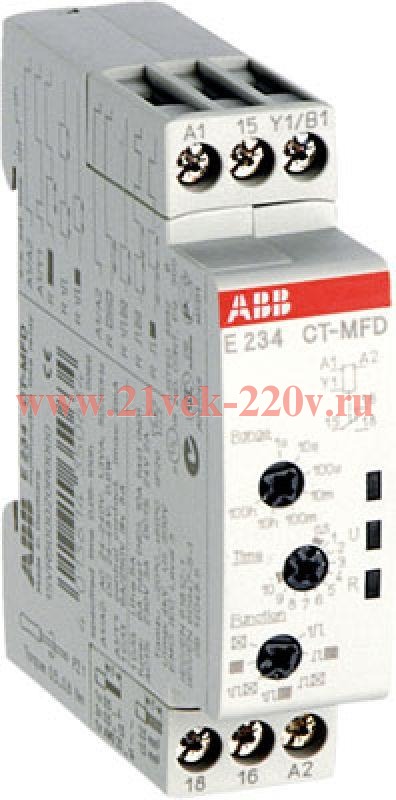

Реле времени ABB CT-MFD.21 (7 функций) 12-240В AC/DC (7 диапазонов 0,05с...100ч) 2ПК

Электронное реле времени ABB серии CT-MFD,21 на 7 функций на 24-240B(AC/DC).

Серия CT-D имеет модульное исполнение корпуса шириной всего 17,5 мм и пригодна для всех вариантов монтажа в распределительных щитах с креплением на DIN-рейку.

Типоряд CT-D является промежуточным вариантом как для промышленного так и для бытового применния. Для максимальной гибкости эксплуатации, выпускается 10 однофункциональных реле и 2 многофункциональных реле с 7 временными диапазонами. Реле имеют 4 или 7 диапазонов выдержки времени от 0,05 секунд до 100 часов. Широкий диапазон напряжения питания позволяет эксплуатировать их в различных странах мира.

Абсолютные шкалы - прямая установка времени задержки без дополнительных вычислительных операций обеспечивает быструю и точную настройку.

Индикация рабочего состояния - светодиоды на лицевой панели отображают все изменения состояния, что упрощает ввод в эксплуатацию и поиск неисправностей.

Коммутируемые токи - на реле времени типоряда CT-D допускается выходная нагрузка до 6 А для устройств с 1 переключающим контактом и до 5 А для устройств с 2 переключающими контактами.

Клеммы для подключения - большое расстояние между клеммами позволяет подключение проводов: 2x1,5 мм2 (2x16 AWG) с наконечниками или 2x2,5 мм2 (2x14 AWG) без наконечников.

Ширина 17,5 мм - при ширине всего 17,5 мм линейка реле времени CT-D идеально подходят для установки в распределительные щиты.

Широкий ассортимент:

- 2 многофункциональных реле

- 10 однофункциональных реле

Напряжение питания:

- широкий диапазон: 12–240 В AC/DC

- мультидиапазон: 24-48 В DC, 24-240 В AC

Временные диапозоны: 7 от 0,05 с до 100 ч или 4 от 0,05 с - 10 мин

Ширина: 17,5 мм

Цвет корпуса: светло-серый (RAL 7035)

Устройства:

- с 1 переключающим контактом (250 В/6 А)

- с 2 переключающими контактами (250 В/5 А)

Управляющий вход: запуск временных функций посредством приложения напряжения на управляющий вход, поляризованный, возможностьпараллельного подключения нагрузки

Температура эксплуатации: от -20 оC до +60 оC

Производственный стандарт: IEC 61812-1, EN 61812-1 + A11, DIN VDE 0435 часть 2021

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

Отсчет времени начинается при подаче напряжения. Отсчет времени сигнализируется миганием зеленого светодиода.

По истечении установленного времени срабатывает выходное реле и мигание зеленого светодиода переходит в непрерывное свечение.

После прерывания напряжения питания выходное реле возвращается в исходное состояние и время задержки сбрасывается.

Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции.

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

При замыкании управляющего входа A1-Y1/B1 выходное реле немедленно активируется. Если управляющий вход A1-Y1/B1 размыкается, то начинается отсчет установленного времени задержки. Отсчет времени сигнализируется миганием зеленого СИД. По истечении установленного времени выходное релевозвращается в исходное состояние и мигание зеленого светодиода переходит в непрерывное свечение.

При повторном замыкании управляющего входа A1-Y1/B1 до окончания времени задержки, происходит сброс времени и выходное реле не меняет положение. Отсчет времени начинается снова при повторном размыкании управляющего вход A1-Y1/B1.

При прерывании подачи напряжения питаня выходное реле возвращается в исходное состояние и время срабатывания сбрасывается.

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

Выходное реле немедленно активируется при подаче управляющего напряжения питания и возвращается в исходное состояние по истечении установленного времни импульса.

Отсчёт времени сигнализируется миганием зеленого светодиода. По истечении установленного времени мигание светодиода переходит в непрерывное свечение.

При прерывании подачи напряжения питание выходное реле возвращается в исходное состояние и время задержки сбрасывается.

Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции.

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

При поданном напряжении питания, размыкание управляющего контакта A1-Y1/B1 приводит к немедленному срабатыванию выходного реле и отсчет времени начинается. Отсчет времени сигнализируется миганием зеленого светодиода. По истечении установленного времени импульса, выходное реле возвращается в исходное состояние и мигание светодиода переходит в непрерывное свечение.

При замыкании управляющего контакта A1-Y1/B1 до истечении времени задержки выходное реле возвращается в исходное состояние и отсчитанное время задержки сбрасывается.

При прерывании подачи напряжения питаня выходное реле возвращается в исходное состояние и время срабатывания сбрасывается.

После приложения напряжения питания реле начинает работать в мигающем режиме с симметричным временем импульса и паузы.

Цикл начинается с импульса ON. Время ON и OFF сигнализируется миганием зеленого светодиода, который мигает в два раза быстрее в течение времени OFF.

При прерывании подачи напряжения питания выходное реле возвращается в исходное состояние и время срабатывания сбрасывается.

Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции.

После приложения напряжения питания реле начинает работать в мигающем режиме с симметричным временем импульса и паузы.

Цикл начинается с импульса OFF. Время ON и OFF сигнализируется миганием зеленого светодиода, который мигает в два раза быстрее в течение времени OFF.

При прерывании подачи напряжения питания выходное реле возвращается в исходное состояние и время срабатывания сбрасывается.

Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции.

Для отсчета времени задержки требуется непрерывная подача напряжения питания.

Замыкание управляющего входа A1-Y1/B1 приводит к немедленному срабатыванию выходного реле и начинается отсчет времени.

Замыкание или размыкание управляющего контакта A1-Y1/B1 в период отсчета времени не оказывает влияния. Отсчет времени сигнализируется миганием зеленого СИД. По истечении заданного времени импульса ON выходное реле возвращается в исходное состояние и мигание светодиода переходит в непреывное свечение. После окончания отсчета времени импульса ON, его можно снова запустить замыканием управляющего контакта A1-Y1/B1.

При прерывании подачи напряжения питания выходное реле возвращается в исходное состояние и время срабатывания сбрасывается.
