Реле контроля напряжения CP-710 150-300В, 16А, 1NO/NC, встроенный таймер

Реле контроля напряжения СР-710 в однофазной сети переменного тока и защиты электроустановок, напряжение питания 150-300 В, встроенный таймер, контакт 1NO/NC, 16 А.

Реле напряжения СР-710 предназначены для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т. п. от повышенного или пониженного напряжения питания, от аварий в питающей сети при обрыве нулевого провода. Защита осуществляется путем отключения потребителя от сети питания.

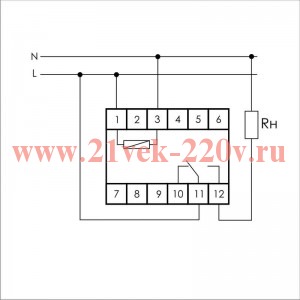

Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически. При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит отключение нагрузки на 5 минут. Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты — горит зеленый светодиод.

• Напряжение питания: 150-300 B АС
• Максимальный коммутируемый ток (AC1): 16 А
• Контакт: 1NO/NC
• Индикация: 2 светодиода
• Напряжение отключения нижнее (регулируемое) U1: 150-210 В
• Напряжение отключения верхнее (регулируемое) U2: 240-270 В
• Задержка отключения для верхнего порога U2: <0,1 с
• Задержка отключения для нижнего порога U1: <2 с
• Время повторного включения: 4 с
• Гистерезис: 5 В
• Диапазон рабочих температур: от -25 до +50 °С
• Потребляемая мощность, не более: 1 Вт
• Подключение винтовые зажимы: 2,5 мм2
• Коммутационная износостойкость: >100000 циклов
• Степень загрязнения среды 2
• Категория перенапряжения III
• Габариты (ШхВхГ): 18х90х65 мм
• Степень защиты: IP20
• Масса: 64 г
• Монтаж: на DIN-рейке 35 мм
