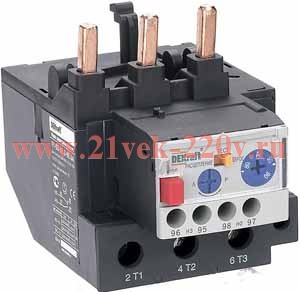

Реле электротепл. для конт. 40-95А 63,0-80,0А РТ-03 DEK

Описание: Тепловые реле перегрузки РТ-03 разработаны для защиты цепей переменного тока и электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Перегрузка возникает при превышении расчетных нагрузок двигателя. Асимметрия фаз - падение напряжения в одной из фаз. Оно вызвано несбалансированной нагрузкой либо недостаточной площадью контакта при подключении двигателя, либо слабой затяжкой одного из контактов. Асимметрия фаз приводит к сильному нагреву, вибрациям, разрушениям подшипников и обмоток электродвигателя. При асимметрии фаз масштаба 50% срок службы двигателя снижается в 5-10 раз. Затянутый пуск - пуск двигателя, который происходит в плохих условиях, например, при блокировке ротора или когда двигатель не выходит на номинальную скорость. Заклинивание ротора - механическое повреждение ротора, при котором что-то препятствует его вращению. Технические характеристики силовой цепи: Параметр / Наименование РТ-03 09-18A РТ-03 25-32A РТ-03 40-95A Соответствие стандартам ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000) ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) Номинальное рабочее напряжение Ue, В 230, 400, 660 Номинальное напряжение изоляции Ui, В 690 Номинальное импульсное напряжение Uimp, кВ 8 - основная цепь, 6 - дополнительная Частота сети переменного тока, Гц 50/60 Диапазон уставок тока реле (в зависимости от модели), А 0,1-18 6,3-32 18-95 Класс расцепления 10А 10А 10А Сечение подключаемого провода для силовых контактов, мм2 1-2,5 4-6 10-35 Момент затяжки для силовых контактов, Н·м 1,2 1,7 6 Условия эксплуатации УХЛ4 УХЛ4 УХЛ4 Технические характеристики встроенных дополнительных контактов: Параметр / Наименование РТ-03 09-18A РТ-03 25-32A РТ-03 40-95A Тип контактов 1НО+1НЗ 1НО+1НЗ 1НО+1НЗ Номинальный ток AC-15 220В 1,64А 1,64А 1,64А C-15 380В 0,95А 0,95А 0,95А C-15 220В 0,2А 0,2А 0,2А Ток термической стойкости Ith, A 6 Максимальная мощность катушки контактора, ВА 360 Защита от короткого замыкания, предохранители gG, A 5 Сечение подключаемого провода для силовых контактов, мм2 1 1 1 Момент затяжки для силовых контактов, Н·м 1,2 1,2 1,2
