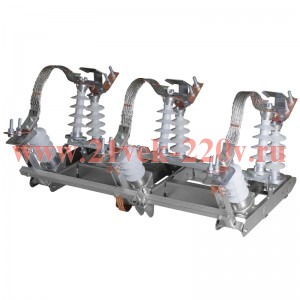

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 КЭАЗ (в комплекте с ПР-01-7-УХЛ1 и КМЧ H=6800)

Предназначен для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ промышленной частоты 50/60 Гц при отсутствии нагрузочного тока, а также заземления отключенных участков при помощи стационарных заземляющих ножей, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Применяется для обеспечения безопасного обслуживания электротехнического оборудования при проведении ремонта или профилактики высоковольтных, до 10 кВ, электрических сетей, обеспечивая безопасное снятие напряжения предварительно обесточенных цепей потребителей, при этом все отключенные цепи потребителей эффективно заземляются. Привод ПР-01 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей. Соединение разъединителя с приводом выполняется с помощью соединительных элементов на месте монтажа.

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 400 А.

• Категория ETIM: Разъединитель высокого напряжения (EC003509)
• Тип изделия: Разъединитель

• Габариты изделия: Ширина (мм): 1 050
• Габариты изделия: Высота (мм): 550
• Габариты изделия: Глубина (мм): 880

• Количество полюсов: 3
• Номинальный ток In (А): 400
• Габарит: 400А
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 10 000
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 10 000
• Наличие привода: есть
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 10
• Выходной ток (A): 400
• Число направлений коммутации: 1
• Максимальное рабочее напряжение (В): 12 000

• Степень защиты (IP): IP00
• Климатическое исполнение и категория размещения: УХЛ1
• Диапазон рабочих температур (?С): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52726-2007
• Межполюсное расстояние (мм): 400
• Количество коммутационных положений: 1
