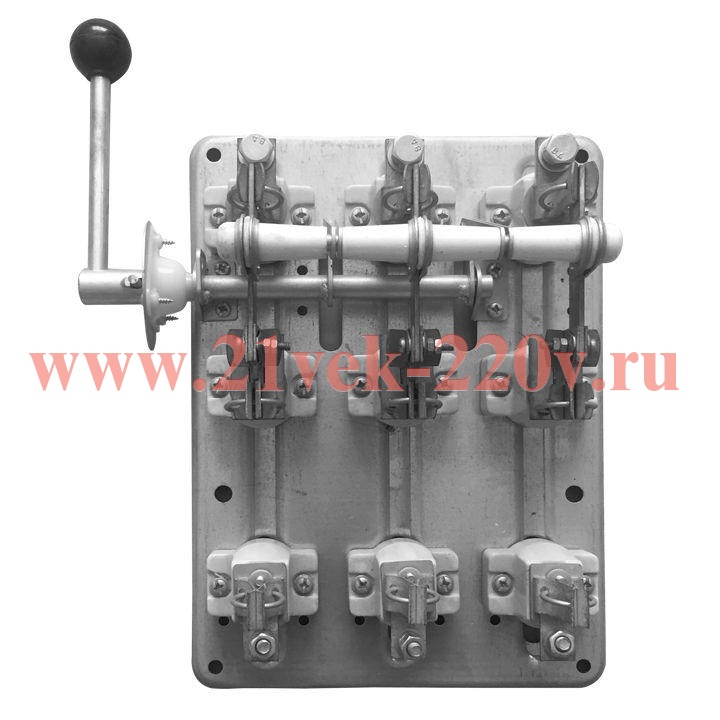

Разъединитель РПБ-6 630А левый привод, без ППН EKF PROxima

Разъединитель РПБ-6 630А левый привод, без ППН EKF PROxima. Разъединители-предохранители модели РП (РПБ/РПC) (далее - разъединители, аппараты) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках. У разъединителей с передней смещенной рукояткой ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом. У аппаратов с боковой смещенной рукояткой контактные ножи связаны с осью, приводящейся в движение посредством симметрично расположенных относительно среднего полюса тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Вал приводится во вращение рукояткой, установленной на одном из его концов. Рукоятка съёмная в положении «отключено». Применяются: в распределительных панелях ЩО-70; вводно-распределительных устройствах ВРУ; шкафах распределительных силовых ШРС; главных распределительных щитах. Преимущества: наличие последовательно соединенного плавкого предохранителя образует единое устройство на общей панели; жёсткая связь вала с рукояткой или осью, обеспечивающая быстрое реагирование во время эксплуатации; рукоятка обеспечивает видимость включенного или отключенного аппарата; совместимость с предохранителями типа ППН, ПН2; видимый разрыв цепи.
