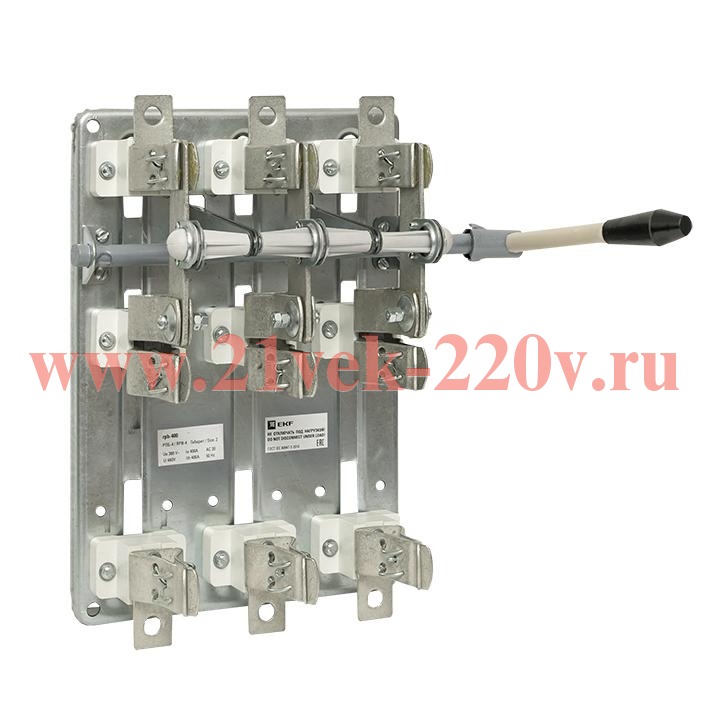

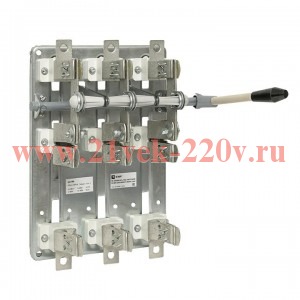

Разъединитель-предохранитель РПБ-4 400А правый привод без ППН Basic EKF rpb-r-400

Разъединитель-предохранитель РПБ-4 400А правый привод без ППН Basic EKF

Разъединители-предохранители модели РПБ предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трёхполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках. У разъединителей с передней смещенной рукояткой ножи жёстко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом. У аппаратов с боковой смещённой рукояткой контактные ножи связаны с осью, приводящейся в движение посредством симметрично расположенных относительно среднего полюса тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Вал приводится во вращение рукояткой, установленной на одном из его концов. Рукоятка съёмная в положении «отключено».

Преимущества:

• Совместимость с предохранителями типа ППН, ПН2;
• Видимый разрыв цепи;
• Рукоятка обеспечивает видимость включенного или отключенного аппарата;
• Жёсткая связь вала с рукояткой или осью, обеспечивающая быстрое реагирование во время эксплуатации;
• Наличие последовательно соединенного плавкого предохранителя образует единое устройство на общей панели.
