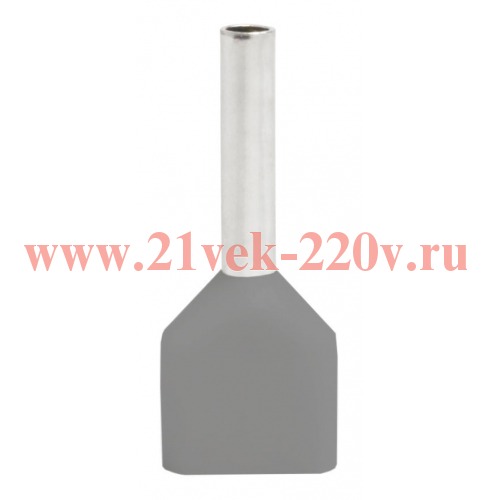

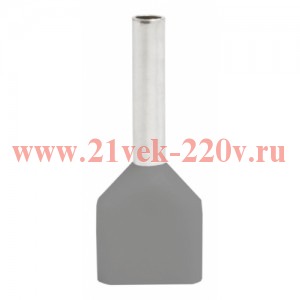

Наконечник штыревой втулочный изолирован. двойной НШвИ2 10-14 (100 шт.=1 шт.)

• Материал коннектора: медь М1
• Покрытие: электролитическое лужение
• Материал изоляции: полиамид
• Температурный диапазон: от —10°С до +75°С
• Инструмент для опрессовки: ПКВ2-6, ПКВк-6, ПКВк-16, CTB-06, CTK-06

Одинарные и двойные втулочные наконечники (НШвИ и НШвИ (2)) являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода, и полиамидной изолирующей манжеты. Процесс монтажа втулочного наконечника занимает несколько секунд. Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции). Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию, а изолирующая манжета перекрывает изоляцию провода. При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования. Благодаря использованию изолирующей манжеты из полиамида втулочные наконечники допускают расширенный диапазон температур в режиме эксплуатации и имеют автономную систему цветовой маркировки.
