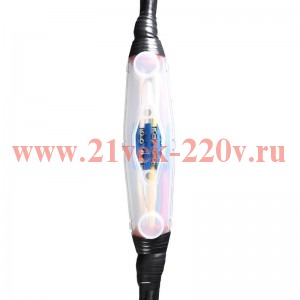

КВТ Муфта заливная МКС(б)-2 (Б)

Муфта кабельная заливная соединительная МКС(б)-2(Б) для бронированных кабелей с пластмассовой изоляцией до 1кВ с блоком КСМ

Предназначены для соединения силовых кабелей:

• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней или без брони
• на напряжение до 1 кВ

Состав муфты:

• двухкомпонентный быстрозастывающий полиуретановый компаунд
• пластиковый прозрачный корпус
• блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
• пружины постоянного давления ППД (в муфтах на броню МКС(б))
• проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
• лента-герметик
• изоляционная лента ПВХ
• наждачная бумага
• латексные защитные перчатки монтажника

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
• Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
• Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
• Также для соединения жил возможно использование гильз под опрессовку
• В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
• Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем.
• При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
• Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
• Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
• Полная герметичность соединения за счет использования гидрофобного компаунда
• Выпускается по ТУ 3599-062-97284872-2014

Характеристики

• Диапазон сечений: 6-25 мм²
• Тип установки: внутр. +наружн.
• Тип кабеля: с броней
• Болт. в компл.: есть
• Тип муфты: соединительная
• Напряжение: 1 кВ
• Жил в кабеле: 3; 4; 5
• Изоляция: пластмассовая
• Сечение: 6; 10; 16; 25 мм²
