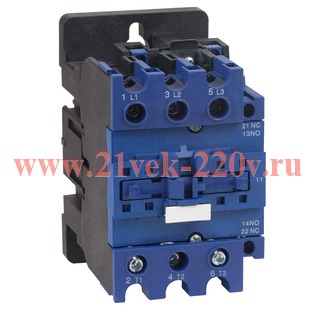

Контактор OptiStart E LC1E80Q5-80A-1NO+1NC-380AC КЭАЗ 330308

Контактор OptiStart E LC1E80Q5-80A-1NO+1NC-380AC КЭАЗ

Контакторы электромагнитные серии OptiStart E LC1E предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Контакторы серии LC1E могут применяться совместно с тепловыми реле серии LRE, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Контактор с катушкой управления переменным током напряжением 80 В на номинальный ток 380 А.

• Категория ETIM: Магнитный пускатель/контактор перемен. тока (AC) (EC000066)

• Габариты изделия: Ширина (мм): 86
• Габариты изделия: Высота (мм): 180
• Габариты изделия: Глубина (мм): 123

• Мощность двигателя Р (kW) для AC3, V=690AC: 45
• Мощность двигателя Р (kW) для AC3, V=230AC: 22
• Мощность двигателя Р (kW) для AC3, V=400AC: 37
• Количество полюсов: 3
• Номинальный ток In (А): 80
• Частота тока (Гц): 50/60
• Напряжение катушки управления (В): 380
• Род тока катушки управления: AC
• Количество вспомогательных размыкающих контактов: 1
• Количество вспомогательных замыкающих контактов: 1
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 80
• Номинальный ток (А) для AC1 V=690AC: 100
• Количество главных замыкающих контактов: 3
• Условный тепловой ток на открытом воздухе Ith (A): 100
• Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 49
• Мощность двигателя Р (kW) для AC3, V=220AC: 22
• Мощность двигателя Р (kW) для AC3, V=380AC: 37
• Мощность двигателя Р (kW) для AC3, V=660AC: 45
• Номинальный рабочий ток Ie (А) для AC1, V=400AC: 100
• Номинальный рабочий ток Ie (А) для AC4, V=400AC: 37
• Функциональное назначение / применение: Прямой пуск

• Способ крепления (монтажа): винт
• Тип подключения: винтовое соединение
• Модульное исполнение: нет

• Степень защиты (IP): IP20
• Климатическое исполнение и категория размещения: УХЛ4

• Стандарт российский (ГОСТ, ТУ): ТУ 3420-091-05758109-2016
• Дополнительное оборудование: нет
