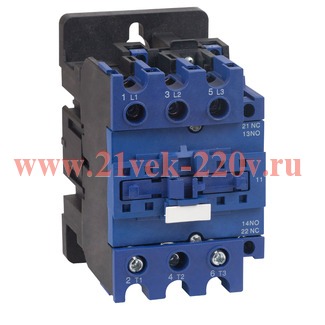

Контактор OptiStart E LC1E65Q5-65A-1NO+1NC-380AC КЭАЗ
Контакторы электромагнитные серии OptiStart E LC1E предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Контакторы серии LC1E могут применяться совместно с тепловыми реле серии LRE, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Контактор с катушкой управления переменным током напряжением 65 В на номинальный ток 380 А.
- Категория ETIM: Магнитный пускатель/контактор перемен. тока (AC) (EC000066)
- Габариты изделия: Ширина (мм): 77
- Габариты изделия: Высота (мм): 176
- Габариты изделия: Глубина (мм): 115
- Мощность двигателя Р (kW) для AC3, V=690AC: 37
- Мощность двигателя Р (kW) для AC3, V=230AC: 18,5
- Мощность двигателя Р (kW) для AC3, V=400AC: 30
- Количество полюсов: 3
- Номинальный ток In (А): 65
- Частота тока (Гц): 50/60
- Напряжение катушки управления (В): 380
- Род тока катушки управления: AC
- Количество вспомогательных размыкающих контактов: 1
- Количество вспомогательных замыкающих контактов: 1
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 65
- Номинальный ток (А) для AC1 V=690AC: 80
- Количество главных замыкающих контактов: 3
- Условный тепловой ток на открытом воздухе Ith (A): 80
- Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 42
- Мощность двигателя Р (kW) для AC3, V=220AC: 18,5
- Мощность двигателя Р (kW) для AC3, V=380AC: 30
- Мощность двигателя Р (kW) для AC3, V=660AC: 37
- Номинальный рабочий ток Ie (А) для AC1, V=400AC: 80
- Номинальный рабочий ток Ie (А) для AC4, V=400AC: 28
- Функциональное назначение / применение: Прямой пуск
- Способ крепления (монтажа): винт
- Тип подключения: винтовое соединение
- Модульное исполнение: нет
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: УХЛ4
- Стандарт российский (ГОСТ, ТУ): ТУ 3420-091-05758109-2016
- Дополнительное оборудование: нет
Модульное исполнение: | Нет |
Количество замыкающих главных контактов: | 3 |
Количество размыкающих главных контактов: | 0 |
Количество вспомогательных замыкающих контактов: | 1 |
Количество вспомогательных размыкающих контактов: | 1 |
Номинальный рабочий ток Ie при AC-3, 400 В: | 65 |
Номинальный рабочий ток Ie при AC-1, 400 В: | 80 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с: | 380 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по: | 380 |
Род тока включения: | Переменный ток (AC) |
Номинальная рабочая мощность (NEMA): | 30 |
Тип изделия/компонента: | Контактор |
