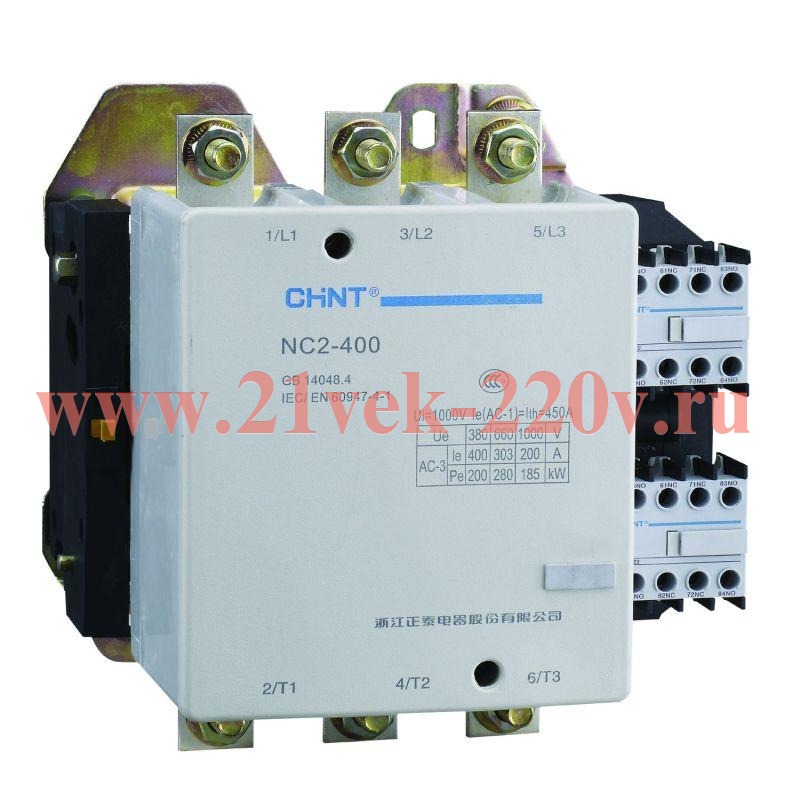

Контактор NC2-400NS реверс 400А 230В/АС3 50Гц (R) CHINT 236182

Контактор NC2-400NS реверс 400А 230В/АС3 50Гц (R) CHINT

Принцип работы данной модели основан на использовании двух контакторов, закрепленных на общем основании. Управляющая цепь замыкается, передавая ток на катушку управления. Это приводит к смыканию силовой контактной группы одного контактора и, одновременно, блокировке второго контактора (защита от одновременного включения). В силовой цепи появляется ток и вал двигателя начинает вращаться в заданном направлении. То же самое происходит при подаче тока в цепь управления второго контактора. Только в этом случае вал начинает вращаться в обратном направлении (реверс). Таким образом, контактор NC2-400NS управляет работой электродвигателя.

Контакторы NC2 - это серия силовых коммутационных аппаратов от компании CHINT. Они рассчитаны на более серьёзные нагрузки и коммутацию более мощных потребителей электроэнергии в сравнении с другими модельными линейками контакторов CHINT. Серия NC2 охватывает номинальные токи от 115А до 800А. Данный модельный ряд не имеет встроенных дополнительных контактов. Но в конструкции изделия предусмотрены специальные монтажные гнёзда для их установки. Совместно с контактором можно использовать такие дополнительные узлы как вспомогательные контакты, приставка с выдержкой времени, механическая блокировка и др. Конструкция силовых контакторов NC2 включает основание, контактную систему, магнитную систему и дугогасительную камеру. Для контактной системы данной серии контакторов характерен двойной разрыв цепи. Магнитная система отвечает непосредственно за включение и отключение. Конструктивно она выполнена единым блоком с катушкой управления. Такой блок легко извлекается из основания, что делает обслуживание и ремонт более простым и оперативным. Что касается материалов, то корпус контактора выполнен из негорючего пластика, а для производства нижней части основания использован алюминиевый профиль. Серия NC2 отличается также малой зоной ионизации выхлопных газов. Это позволяет монтировать даже контакторы большой мощности без изменения расстояний до других электротехнических устройств. Установка предполагает как горизонтальный, так и вертикальный монтаж шин. Ещё одна важная особеность серии - это наличие моделей реверсивных контакторов в заводском исполнении.

Преимущества:

• Доступны модели с 2 или 4 полюсами;
• Рабочий температурный диапазон от -25 до +40;
• Механическая износостойкость 10 миллионов циклов;
• Номинальные токи от 115А до 800А;
• Контакторы бывают реверсивными прямо с завода;
• Монтажные гнёзда для установки дополнительных контактов.
